کابلشوی مسی چیست و چگونه سایز مناسب را انتخاب کنیم؟

کابلشوی مسی یکی از مهم ترین اجزای اتصالات الکتریکی است که برای اتصال مطمئن و استاندارد کابل های مسی به شینه ها، کلیدها، تجهیزات حفاظتی و ترمینال ها استفاده می شود. این قطعه کوچک اما بسیار حیاتی، نقش تعیین کننده ای در کاهش مقاومت اتصال، انتقال جریان پایدار و جلوگیری از گرم شدن کابل دارد. در بسیاری از پروژه های صنعتی، ساختمانی، نیروگاهی و خودرویی، استفاده از کابلشوی باکیفیت و سایز مناسب الزامی است زیرا هرگونه اتصال غیراستاندارد می تواند باعث تلفات انرژی، افزایش دما، آسیب دیدن کابل و حتی بروز حوادث برقی شود. از آنجا که انتخاب کابلشو بر اساس سطح مقطع، نوع کابل و شرایط محیطی انجام می شود، شناخت دقیق انواع کابلشو، نحوه تولید و معیارهای انتخاب بهترین گزینه بسیار اهمیت دارد. در این مقاله به طور کامل کابلشوی مسی، انواع آن، نحوه انتخاب سایز مناسب و نکات حرفه ای برای نصب آن بررسی می شود.

کابلشوی مسی چیست؟

تعریف کابلشو و نقش آن در اتصالات الکتریکی

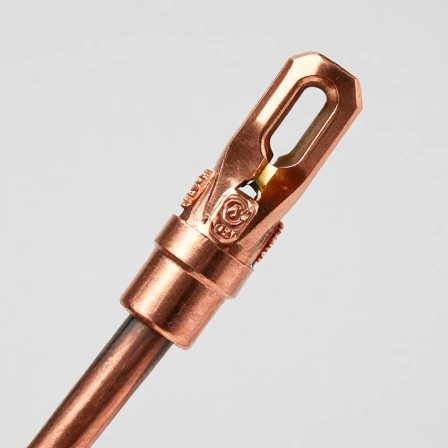

کابلشو یا سرسیم مسی قطعه ای فلزی است که یک سر آن برای ورود کابل مسی طراحی شده و سر دیگر آن به شکل حلقه یا زبانه است تا به شینه یا پیچ اتصال متصل شود. وظیفه اصلی کابلشو ایجاد یک اتصال ایمن، بادوام و کم مقاومت میان کابل و تجهیزات است. اتصال مستقیم کابل بدون کابلشو باعث افزایش مقاومت، شکستگی رشته ها، عدم انتقال کامل جریان و گرم شدن بیش از حد می شود. کابلشوی استاندارد از مس با خلوص بالا ساخته می شود تا رسانایی مطلوبی داشته باشد و در برابر خوردگی و فشار مکانیکی مقاوم باشد.

ساختار و اجزای کابلشوی مسی

کابلشوی مسی معمولاً از دو بخش اصلی تشکیل شده است. بخش اول لوله یا بدنه ای استوانه ای است که کابل درون آن قرار گرفته و پرس می شود. این قسمت باید ضخامت مناسب و استحکام کافی داشته باشد تا پس از پرس، کابل به هیچ وجه از آن خارج نشود. بخش دوم پد یا کفشک کابلشو است که به شکل تخت و دارای سوراخ مخصوص پیچ طراحی می شود. قطر این سوراخ بر اساس نوع شینه یا ترمینال انتخاب می شود. برخی کابلشوها دارای روکش قلع هستند تا مقاومت آن ها در برابر اکسیداسیون افزایش یابد و برای محیط های مرطوب مناسب تر باشند.

انواع کابلشوی مسی

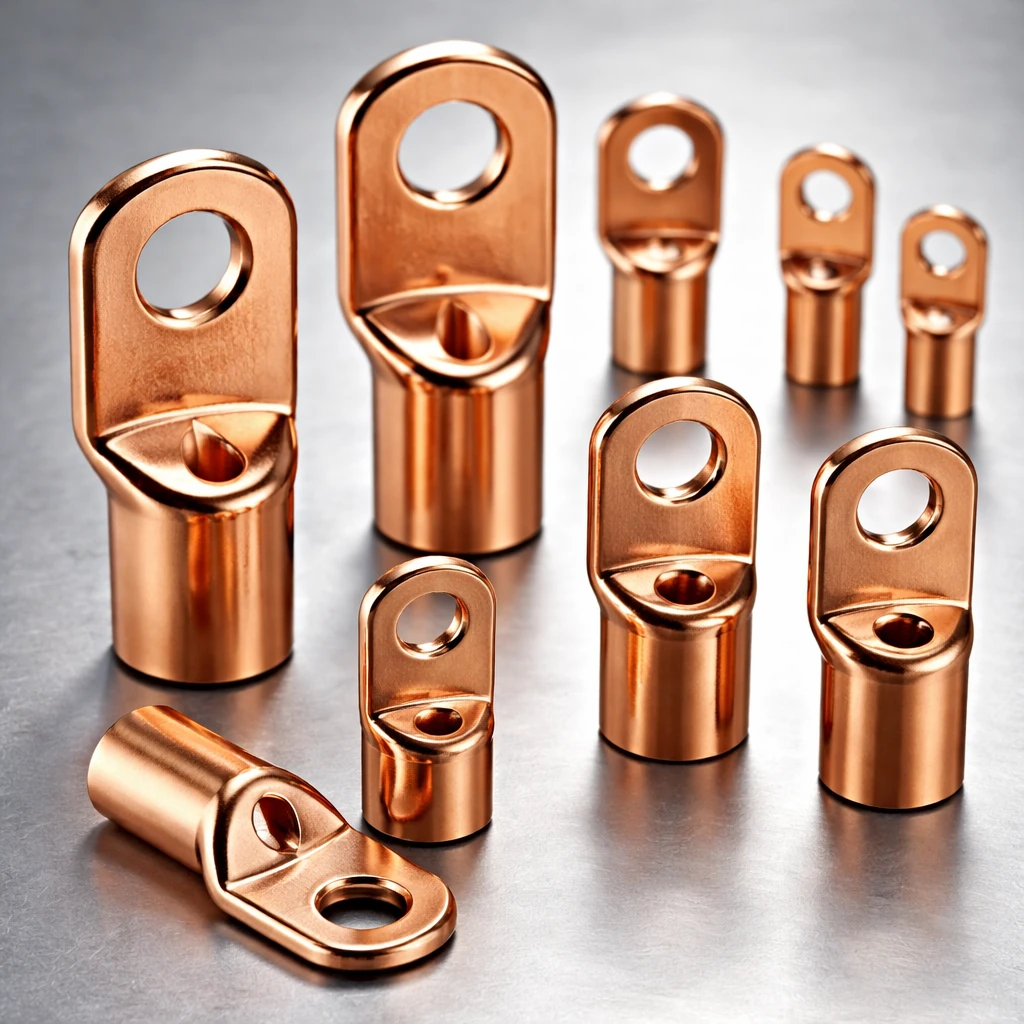

کابلشوی مسی بدون روکش

کابلشوهای مسی لخت یا بدون روکش یکی از پرکاربردترین انواع کابلشو هستند که در محیط های خشک، تابلوهای برق داخلی و تجهیزات صنعتی به کار می روند. این کابلشوها رسانایی بسیار خوبی داشته و به دلیل نبود روکش، مقاومت الکتریکی در سطح تماس به حداقل می رسد. استفاده از کابلشوی بدون روکش در محیط های مرطوب توصیه نمی شود زیرا احتمال ایجاد اکسیداسیون و افزایش مقاومت وجود دارد. با این حال در محیط های کنترل شده و تابلوهای استاندارد، این نوع کابلشو انتخابی بسیار مناسب محسوب می شود.

کابلشوی مسی قلع اندود

این نوع کابلشو در پروژه هایی که کابل در معرض رطوبت، بخار، مواد اسیدی یا محیط های خورنده است استفاده می شود. روکش قلع باعث می شود عمر کابلشو افزایش پیدا کرده و اکسیداسیون سطحی کاهش یابد. از نظر هدایت الکتریکی تفاوت چندانی با کابلشوی بدون روکش ندارد اما ماندگاری آن در شرایط سخت بسیار بهتر است. کابلشوهای قلع اندود در صنایع دریایی، پروژه های خارجی، ایستگاه های پمپاژ، سیستم های ارتینگ و محیط های صنعتی مرطوب کاربرد فراوان دارند.

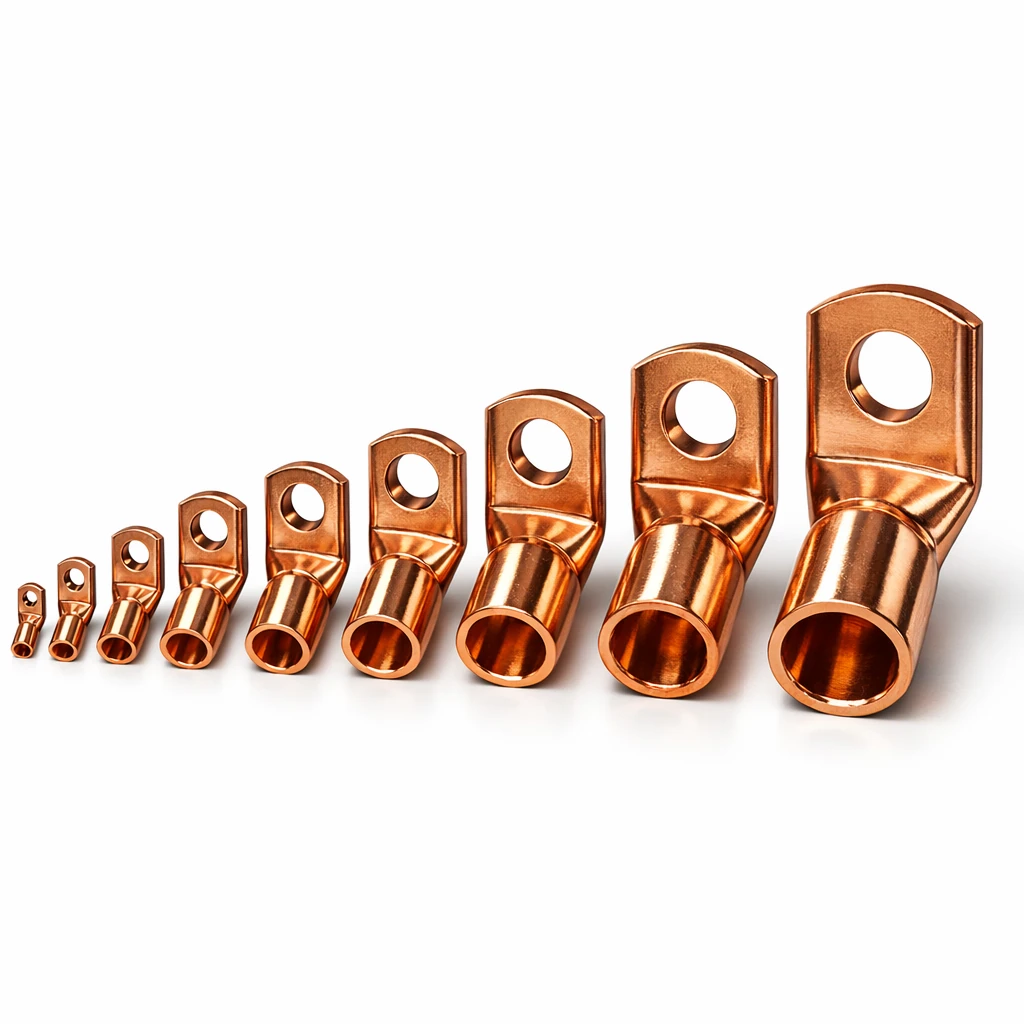

انتخاب سایز مناسب کابلشوی مسی

معیارهای انتخاب سایز کابلشو

برای انتخاب سایز مناسب کابلشو اولین و مهم ترین معیار، سطح مقطع کابل است. هر کابلشو برای یک سطح مقطع مشخص طراحی شده و باید کاملاً مشابه سطح مقطع کابل باشد. اگر کابلشو کوچک تر از کابل انتخاب شود، کابل به خوبی داخل آن قرار نمی گیرد و پرس به درستی انجام نمی شود. از سوی دیگر اگر کابلشو بزرگ تر از کابل باشد، اتصال شل می شود و خطر گرم شدن و قطع اتصال وجود دارد. معیار دوم قطر سوراخ کابلشو است که باید متناسب با قطر پیچ یا شینه مورد استفاده باشد. در نهایت ضخامت بدنه کابلشو و طول بخش استوانه ای نیز باید بر اساس مقدار جریان عبوری انتخاب شود تا امکان پرس مطمئن فراهم گردد.

استانداردها و کدگذاری سایز کابلشو

کابلشوها معمولاً بر اساس سطح مقطع کابل با واحد میلی متر مربع کدگذاری می شوند. برای مثال کابلشوی 16-8 یعنی برای کابل 16 میلی متر مربع و پیچ سایز 8 مناسب است. این نوع کدگذاری باعث می شود انتخاب کابلشو برای تکنسین ها و مهندسان بسیار ساده شود. در کابلشوهای وارداتی ممکن است کدگذاری بر اساس AWG باشد که در این صورت باید جدول تبدیل AWG به میلی متر مربع استفاده شود. رعایت استاندارد یادشده از بروز اشتباهات رایج در انتخاب کابلشو جلوگیری کرده و اتصال مطمئن تری ایجاد می کند.

نکات مهم در نصب کابلشوی مسی

اهمیت پرس صحیح کابلشو

نصب کابلشو بدون پرس استاندارد، عملاً کاربرد کابلشو را بی اثر می کند. برای ایجاد اتصال صحیح باید از ابزار پرس مخصوص با قالب مناسب استفاده شود. پرس بیش از حد باعث آسیب به رشته های کابل می شود و پرس ضعیف باعث شل شدن اتصال خواهد شد. معیار یک پرس استاندارد این است که اتصال به هیچ وجه با دست جدا نشود و شکل کابلشو پس از پرس یکنواخت و بدون ترک باشد. استفاده از گاز انبر، دم باریک و ابزارهای غیر استاندارد، اتصال غیراصولی و خطرناک ایجاد می کند.

استفاده از روکش حرارتی و محافظت اتصال

پس از پرس کابلشو توصیه می شود از روکش حرارتی برای عایق کردن و محافظت از محل اتصال استفاده شود. این روکش از نفوذ رطوبت، گرد و غبار و ورود مواد خورنده جلوگیری می کند و باعث افزایش عمر اتصال می شود. در پروژه هایی که لرزش مکانیکی وجود دارد، روکش حرارتی مانع از تکان خوردن کابل و آسیب دیدن محل اتصال می شود. عایق کاری مناسب یکی از عوامل اصلی در جلوگیری از افزایش مقاومت و گرم شدن اتصال است.

کاربرد کابلشوی مسی در صنایع مختلف

استفاده در تابلوهای برق صنعتی

در تابلوهای برق صنعتی، کابلشو نقش بسیار مهمی در اتصال کابل های قدرت و فرمان به شینه ها و کلیدهای حفاظتی دارد. این محیط ها معمولاً شامل شدت جریان های بالا و تراکم تجهیزات هستند، بنابراین استفاده از کابلشوی با سایز مناسب و کیفیت بالا ضروری است. اتصال صحیح باعث کاهش تلفات انرژی، جلوگیری از جرقه و افزایش عمر تجهیزات می شود. مهندسین همیشه تأکید دارند که کابلشوهای تابلو برق باید از مس خالص و دارای ضخامت کافی باشند.

کاربرد در سیستم های قدرت و پروژه های ساختمانی

در سیستم های قدرت، کابلشو برای اتصال کابل های فشار ضعیف و فشار متوسط به تجهیزات استفاده می شود و نقش آن در انتقال جریان بسیار کلیدی است. در پروژه های ساختمانی نیز کابلشو برای اتصال کابل های اصلی ورودی، کابل های کولر گازی، پمپ ها، تابلوهای فرعی و سیستم ارتینگ استفاده می شود. انتخاب مناسب کابلشو در این پروژه ها باعث افزایش ایمنی ساختمان و کارکرد پایدار سیستم برق می شود. در پروژه های حساس مثل بیمارستان ها و دیتا سنترها، استفاده از کابلشوی استاندارد کاملاً الزامی است.

جمع بندی

کابلشوی مسی یک قطعه بسیار مهم در اتصالات الکتریکی است که نقش حیاتی در انتقال جریان، کاهش مقاومت و افزایش ایمنی سیستم دارد. برای انتخاب سایز مناسب کابلشو باید سطح مقطع کابل، قطر پیچ و شرایط محیطی به دقت بررسی شود. استفاده از کابلشوی مسی استاندارد، پرس صحیح و محافظت از محل اتصال از مهم ترین عواملی هستند که می توانند عمر سیستم الکتریکی را افزایش داده و از بروز حوادث ناگوار جلوگیری کنند. کابلشوهای مسی در انواع مختلفی مانند بدون روکش و قلع اندود تولید می شوند که هرکدام برای شرایط خاصی کاربرد دارند. انتخاب صحیح کابلشو علاوه بر بهبود عملکرد الکتریکی، هزینه های نگهداری و تعمیرات را نیز کاهش می دهد.
