سیستم ارتینگ یکی از مهم ترین بخش های ایمنی الکتریکی در هر ساختمان، کارخانه و مجموعه صنعتی است. میله ارت به عنوان اصلی ترین جزء سیستم زمین وظیفه انتقال سریع جریان های خطا و ولتاژهای اضافی به خاک را برعهده دارد. انتخاب نوع مناسب میله ارت می تواند عملکرد کلی سیستم را به شکل قابل توجهی تحت تأثیر قرار دهد. دو مدل بسیار پرکاربرد در پروژه های ارتینگ، میله ارت تمام مس و میله ارت فولادی با روکش مس هستند. هرکدام از این دو محصول ویژگی ها، مزایا، محدودیت ها و قیمت های متفاوتی دارند که شناخت دقیق آن ها برای انتخاب صحیح ضروری است. در ادامه این مقاله با بررسی کامل ساختار، طول عمر، مقاومت الکتریکی، استانداردهای تولید، هزینه و شرایط نصب، تفاوت های واقعی و کاربردی میان میله ارت تمام مس و میله ارت فولادی روکش مس را با جزئیات تشریح خواهیم کرد تا بتوانید انتخابی هوشمندانه و اقتصادی داشته باشید.

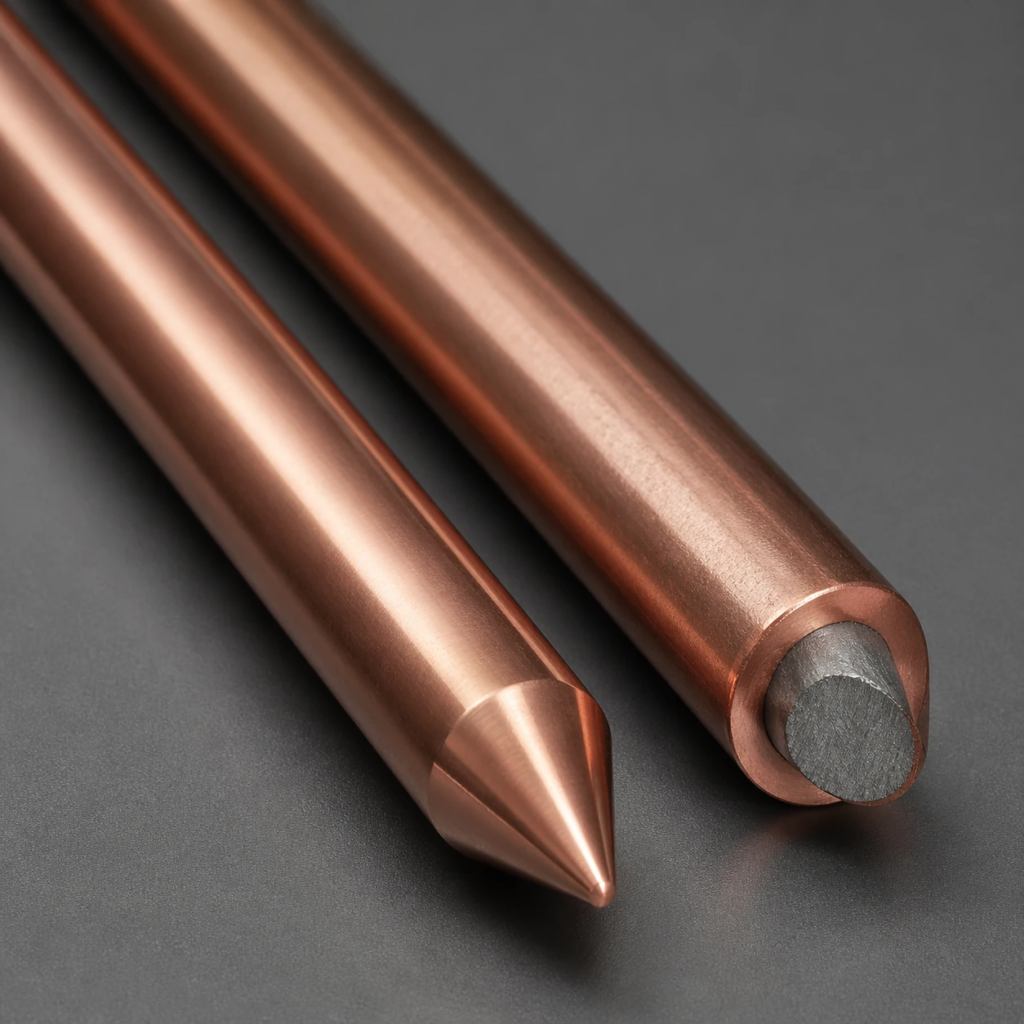

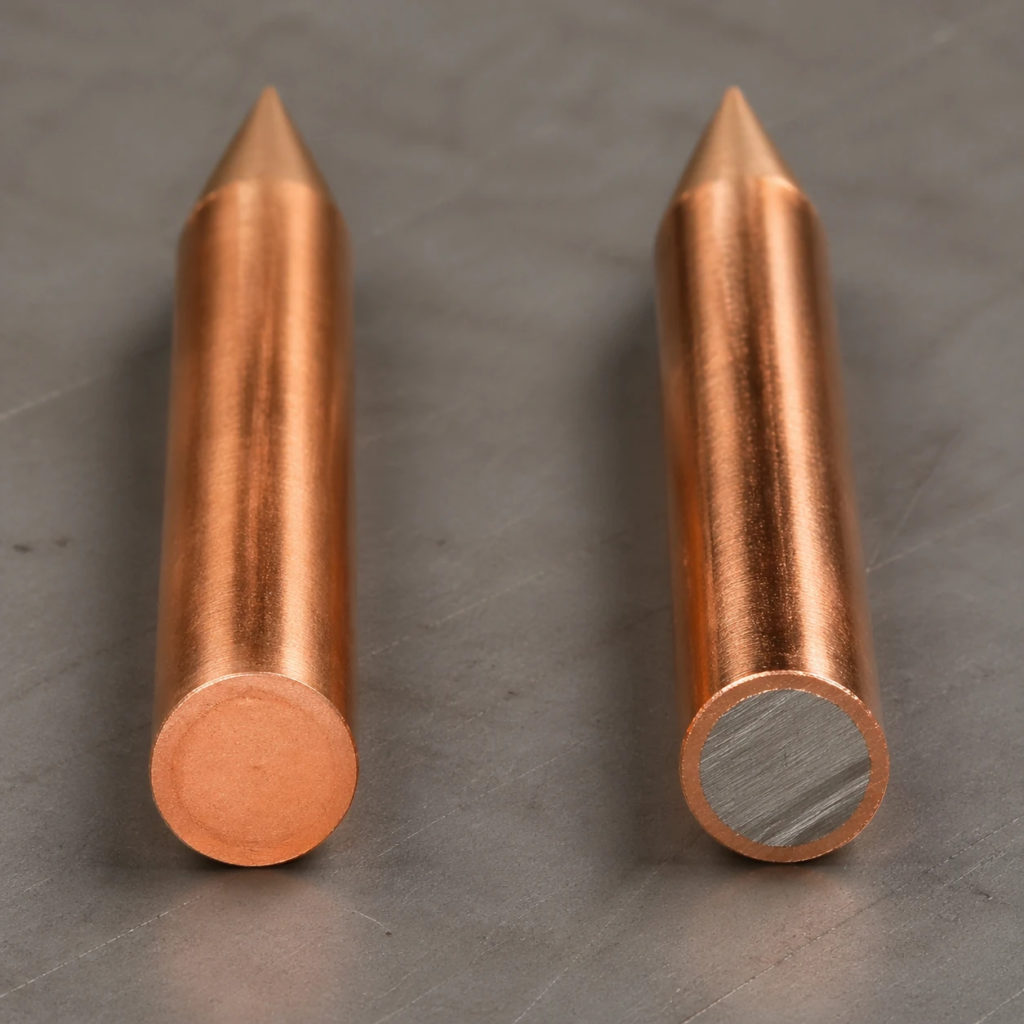

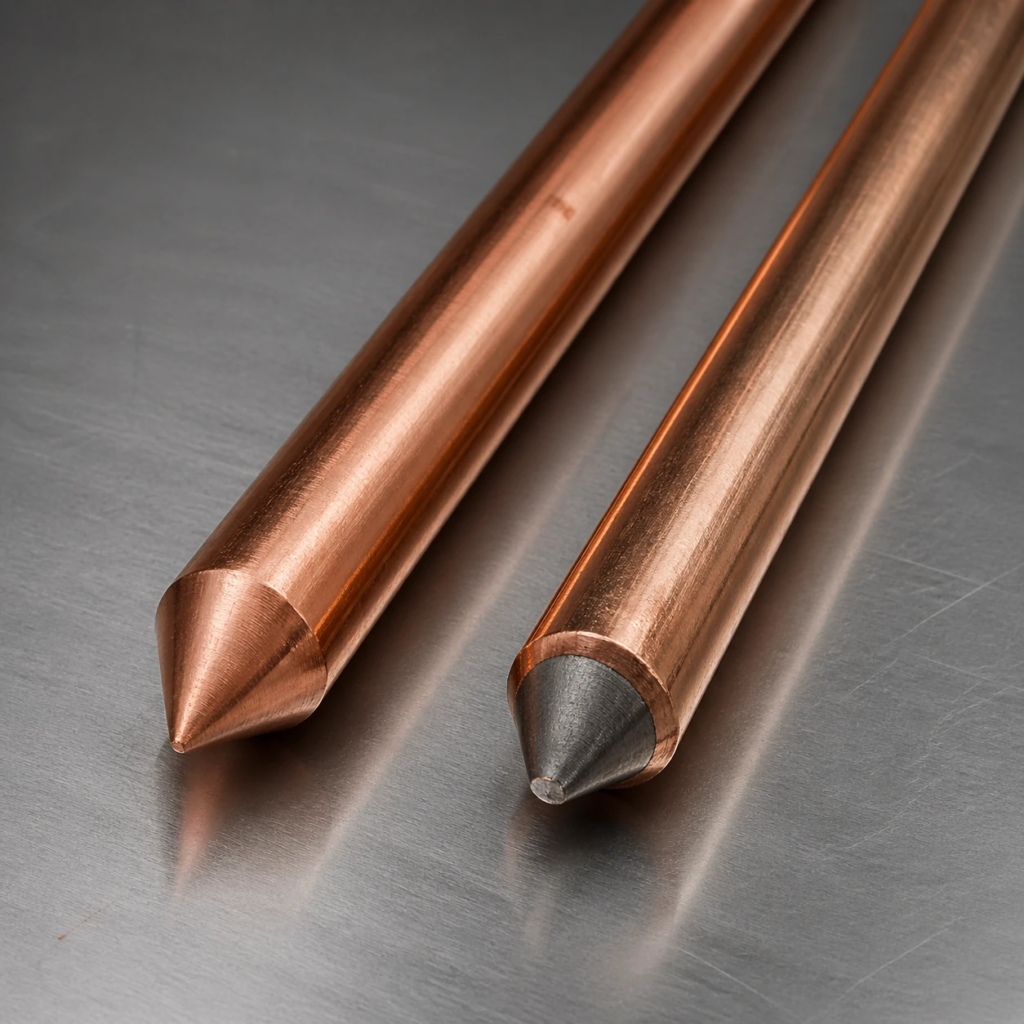

ساختار و ترکیب دو نوع میله ارت
ساختار میله ارت تمام مس
میله ارت تمام مس یا Copper Bonded Rod نوعی الکترود زمین است که کاملاً از مس خالص الکترولیتی تولید می شود. این نوع میله ها معمولاً دارای خلوص بالای مس، یعنی حدود ۹۹.۹ درصد هستند. برای تولید این نوع میله ها از فرآیند اکستروژن یا کشش سرد استفاده می شود تا همگنی و استحکام آن افزایش پیدا کند. ویژگی مهم این دسته از میله ها یکپارچگی کامل رسانا در طول میله است که باعث پایداری جریان و مقاومت الکتریکی پایین تر می شود. میله ارت تمام مس به دلیل یکنواختی ساختار، مقاومت بسیار بالایی در برابر خوردگی دارد و به خصوص در خاک های مرطوب یا مناطقی که مواد خورنده بیشتری دارند، عملکرد طولانی تری ارائه می دهد.
ساختار میله ارت فولادی روکش مس
در مقابل، میله ارت فولادی روکش مس یا Copper Clad Steel Rod از یک مغزی فولادی با استحکام بالا تشکیل شده که لایه ای از مس با ضخامت مشخص روی آن کشیده شده است. این لایه مس معمولاً از طریق فرایند الکترولیز یا پوشش دهی اتمی به فولاد متصل می شود تا پیوستگی کامل میان فولاد و مس ایجاد گردد. ضخامت این روکش بسته به استاندارد تولید می تواند از ۰.۲۵ میلی متر تا ۰.۵ میلی متر متغیر باشد. حضور مغزی فولادی باعث افزایش مقاومت مکانیکی میله ارت فولادی در برابر ضربه و فشار خاک می شود اما در مقابل، بخش مسی فقط سطح خارجی را پوشش می دهد و در صورت آسیب یا خوردگی، احتمال کاهش عملکرد الکتریکی وجود دارد.
مقایسه رسانایی الکتریکی و عملکرد ارتینگ
رسانایی در میله ارت تمام مس
مس خالص دومین فلز رسانای شناخته شده پس از نقره است و رسانایی الکتریکی بسیار بالایی دارد. وقتی تمام طول میله از مس خالص باشد، جریان های اضافی بدون هیچگونه مقاومت اضافی و به صورت یکنواخت به خاک منتقل می شوند. این ویژگی سبب می شود مقاومت الکتریکی کل سیستم ارتینگ کاهش یابد و عملکرد حفاظتی آن در سطح بالاتری قرار گیرد. سیستم هایی که حساسیت بالا دارند مانند بیمارستان ها، صنایع مخابراتی یا تجهیزات با دقت زیاد از این نوع میله بیشتر استفاده می کنند.
رسانایی در میله ارت فولادی روکش مس
در میله فولادی روکش مس، رسانایی ناشی از لایه مس است. با اینکه این لایه از مس ساخته شده اما بسیار نازک تر از کل حجم میله بوده و بنابراین رسانایی کلی نسبت به میله ارت تمام مس کمتر است. با این حال در بسیاری از پروژه های ساختمانی یا تاسیساتی که شدت جریان های خطا کمتر است، این میزان رسانایی همچنان کافی و قابل قبول است. در شرایطی که خاک مقاومت بالایی دارد، استفاده از میله های فولادی روکش مس لزوماً مشکل ساز نخواهد بود اما در پروژه های حساس اختلاف عملکرد محسوس است.
مقایسه طول عمر و مقاومت در برابر خوردگی
دوام میله ارت تمام مس
میله ارت تمام مس به دلیل عدم وجود مغزی فولادی، خطر لایه برداری یا زنگ زدگی داخلی ندارد. مس در برابر رطوبت و املاح موجود در خاک مقاوم است و به طور طبیعی لایه پاتینی محافظ روی سطح خود ایجاد می کند که سرعت خوردگی را کاهش می دهد. به همین دلیل در مناطقی با خاک اسیدی، شور یا دارای مواد شیمیایی خورنده، معمولاً توصیه می شود که از میله ارت تمام مس استفاده شود. طول عمر این نوع میله ها در شرایط مناسب می تواند به بیش از ۵۰ سال برسد.
دوام میله ارت فولادی روکش مس
در میله ارت فولادی روکش مس، دوام به کیفیت اتصال لایه مس با فولاد و همچنین ضخامت روکش بستگی مستقیم دارد. در صورت آسیب دیدن روکش مس، بخش فولادی داخلی با رطوبت تماس پیدا کرده و دچار زنگ زدگی می شود. این موضوع علاوه بر کاهش طول عمر، باعث افزایش مقاومت الکتریکی نیز خواهد شد. در خاک های قلیایی یا حاوی نمک، سرعت فرسایش بیشتر است. با این وجود اگر محصول طبق استاندارد و با ضخامت کافی تولید شده باشد، می تواند طول عمر ۲۰ تا ۳۰ ساله داشته باشد که برای بسیاری از پروژه ها قابل قبول است.
بررسی هزینه و مقرون به صرفه بودن
قیمت میله ارت تمام مس
میله ارت تمام مس به دلیل خلوص بالا و میزان زیاد مس مصرفی، قیمت بسیار بالاتری نسبت به نوع فولادی روکش مس دارد. تغییرات قیمت جهانی مس نیز به صورت مستقیم بر هزینه این نوع میله اثر می گذارد. برای پروژه های بزرگ، استفاده از میله ارت تمام مس ممکن است بودجه سازه را افزایش دهد. با این حال اگر اولویت پروژه دوام بسیار بالا، مقاومت الکتریکی کم و عملکرد در شرایط سخت محیطی باشد، هزینه بالاتر توجیه فنی و اقتصادی خواهد داشت.
قیمت میله ارت فولادی روکش مس
میله ارت فولادی روکش مس از نظر اقتصادی مقرون به صرفه تر است. حجم اصلی میله را فولاد تشکیل می دهد و فقط سطح خارجی از مس ساخته شده است، بنابراین قیمت آن بسیار پایین تر از نوع تمام مس است. این مدل در بیشتر ساختمان ها، پروژه های مسکونی و تجاری، سوله ها و کارگاه ها مورد استفاده قرار می گیرد و درعین حال عملکرد مناسبی ارائه می دهد. اگر بودجه پروژه محدود باشد، این انتخاب برای بسیاری از کاربردهای معمولی بهترین گزینه است.
کاربردهای مناسب هر نوع میله ارت
کاربردهای میله ارت تمام مس
این نوع میله مناسب مکان هایی است که حساسیت بسیار بالا دارند یا جریان های خطا شدید است. از جمله بیمارستان ها، دیتاسنترها، مراکز مخابراتی، صنایع نفت و گاز، واحدهای تولیدی با دستگاه های دقیق، مراکز تحقیقاتی و محیط هایی با خاک بسیار خورنده. در چنین شرایطی عملکرد پایدار در طولانی مدت از اهمیت بیشتری برخوردار است و هزینه بالای میله تمام مس با توجه به مزایای آن توجیه پذیر خواهد بود.
کاربردهای میله ارت فولادی روکش مس
میله ارت فولادی روکش مس برای پروژه های عمومی مانند ساختمان های اداری، واحدهای مسکونی، کارگاه ها، سالن های صنعتی، سوله ها و پروژه های شهری مناسب است. در شرایط معمولی خاک، این نوع میله عملکرد رضایت بخشی دارد و نیازهای سیستم ارتینگ را برطرف می کند. همچنین در پروژه هایی با تعداد زیاد میله ارت، استفاده از نوع فولادی روکش مس می تواند به کاهش چشمگیر هزینه کمک کند.
جمع بندی
مقایسه میله ارت تمام مس و میله ارت فولادی روکش مس نشان می دهد که هر کدام دارای مزایا و محدودیت های خاص خود هستند. میله ارت تمام مس از نظر رسانایی الکتریکی و مقاومت در برابر خوردگی بهترین گزینه محسوب می شود و برای پروژه های بسیار حساس یا محیط های دارای شرایط سخت پیشنهاد می گردد. اما قیمت بالای این محصول ممکن است برای بسیاری از پروژه ها مقرون به صرفه نباشد. در مقابل، میله ارت فولادی روکش مس گزینه ای اقتصادی تر و مناسب برای پروژه های عمومی است که نیاز به دوام متوسط و عملکرد استاندارد دارند. انتخاب نهایی باید بر اساس نوع خاک، سطح حساسیت تجهیزات، بودجه و استانداردهای پروژه انجام شود.
سوالات متداول
آیا میله ارت فولادی روکش مس برای ساختمان های مسکونی کافی است؟
بله، در اغلب ساختمان های مسکونی و اداری، استفاده از میله ارت فولادی روکش مس استاندارد و با ضخامت مناسب کاملاً کفایت می کند و هزینه پروژه را نیز کاهش می دهد.
کدام نوع میله ارت مقاومت الکتریکی کمتری دارد؟
میله ارت تمام مس به دلیل رسانایی بسیار بالای مس خالص، مقاومت الکتریکی کمتری داشته و در سیستم های حساس عملکرد بهتری ارائه می دهد.
در خاک های اسیدی و بسیار خورنده چه نوع میله ارت پیشنهاد می شود؟
در چنین شرایطی میله ارت تمام مس بهترین انتخاب است زیرا بیشترین مقاومت را در برابر خوردگی داشته و طول عمر طولانی تری ارائه می دهد.
