در سیستمهای مدرن توزیع برق، استفاده از باسبارهای مسی به دلیل هدایت الکتریکی عالی و دوام طولانی، به استانداردی شناختهشده در صنایع مختلف بدل شده است. طراحی مناسب و انتخاب صحیح باسبار نقشی کلیدی در افزایش ایمنی، جلوگیری از تلفات انرژی و بهینهسازی عملکرد تابلو برق و تجهیزات حساس دارد. شناسایی جریان مجاز هر نوع باسبار، مطابق با استانداردهای معتبر، موضوعی است که همچنین در تابلوهای برق صنعتی، مراکز داده، سیستمهای حفاظت، و حتی تجهیزات حساس الکترونیکی مانند پایانههای فروش (POS) اهمیتی حیاتی مییابد. مقاله پیش رو با هدف راهنمایی دقیق مهندسان و تکنسینها، به بررسی جدول جریان مجاز برای باسبارهای مسی بر اساس استانداردهای IEC و DIN میپردازد.

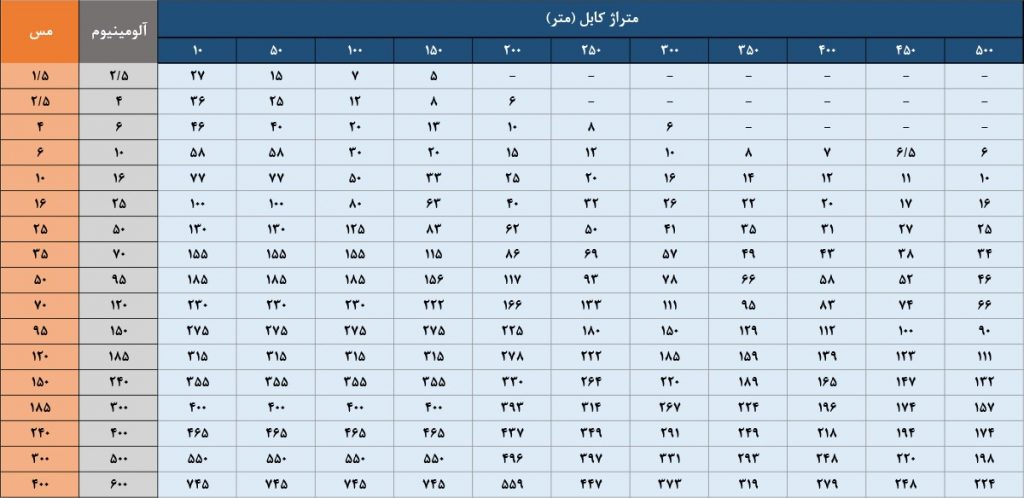

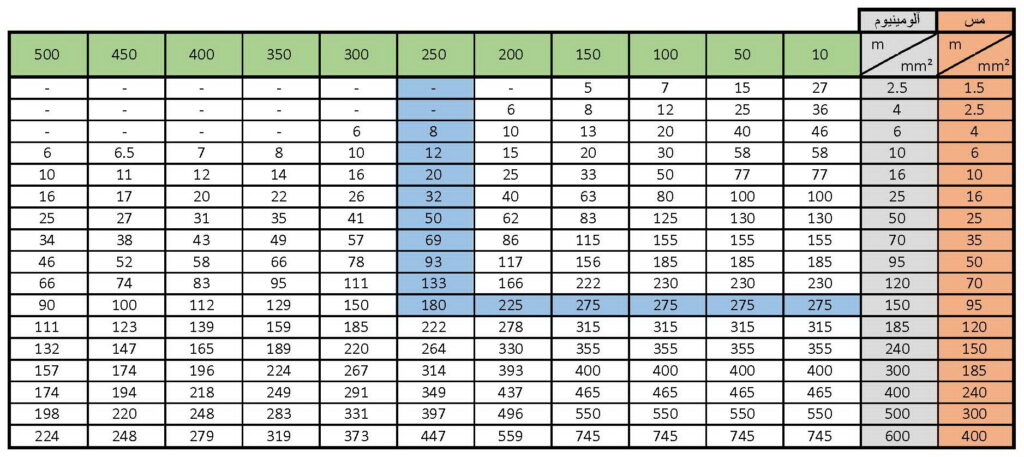

جدول جریان مجاز باسبار مسی و اهمیت آن در طراحی سیستمهای الکتریکی
انتخاب جریان مجاز بر اساس استاندارد IEC و DIN
تعیین جریان مجاز برای هر نوع باسبار مسی، یکی از نقاط شروع طراحی تابلو برق و سیستم توزیع است. استانداردهای معتبر IEC و DIN با ارائه جداول دقیق، به مهندسین کمک میکند تا ابعاد و سطح مقطع مناسب را مطابق با شدت جریان مورد نیاز انتخاب نمایند. این جداول، جریان مجاز را بر اساس ابعاد باسبار، نحوه نصب و شرایط محیطی محاسبه و اعلام کردهاند تا اطمینان از ایمنی و پایداری جریان حاصل شود، و در کاربردهایی مانند سیستمهای پرداخت الکترونیکی، قابلیت اطمینان عملکرد بهدرستی حفظ گردد.
تفاوت روش محاسبه در استانداردهای IEC و DIN
دلیل اهمیت انتخاب صحیح استاندارد آن است که هر کدام رویکرد متفاوتی در تعیین جریان مجاز دارد. استاندارد IEC معمولاً شرایط سختتری را لحاظ کرده و ضریب ایمنی بالاتری در نظر میگیرد، در حالی که استاندارد DIN برخی پارامترها را با جزئیات بیشتری تحلیل میکند. مثلاً IEC جریان مجاز را با فرض توزیع حرارتی یکنواخت و محیط نسبتاً خنک تعیین میکند، اما DIN اجازه لحاظ ضرایب اصلاح خاص را میدهد. در نتیجه، بسته به کاربرد، انتخاب صحیح استاندارد باعث افزایش ایمنی و راندمان خواهد شد.
نقش فاکتورهای محیطی و نصب در تعیین جریان مجاز
صرفاً انتخاب ابعاد یا جنس باسبار کافی نیست، بلکه محیط نصب نیز تاثیر زیادی بر جریان مجاز دارد. عواملی مانند جریان هوای اطراف، فاصله باسبارها از یکدیگر، شرایط تردد هوا و حتی نوع محفظه تابلو برق، همه میتوانند ظرفیت جریان باسبار را کاهش یا افزایش دهند. در کاربردهایی نظیر تجهیزات ، که حساسیت به افت ولتاژ زیاد است، رعایت دقیق ضرایب تصحیح اهمیت بالایی پیدا میکند تا تجهیزات دچار داغی یا افت عملکرد نشوند.

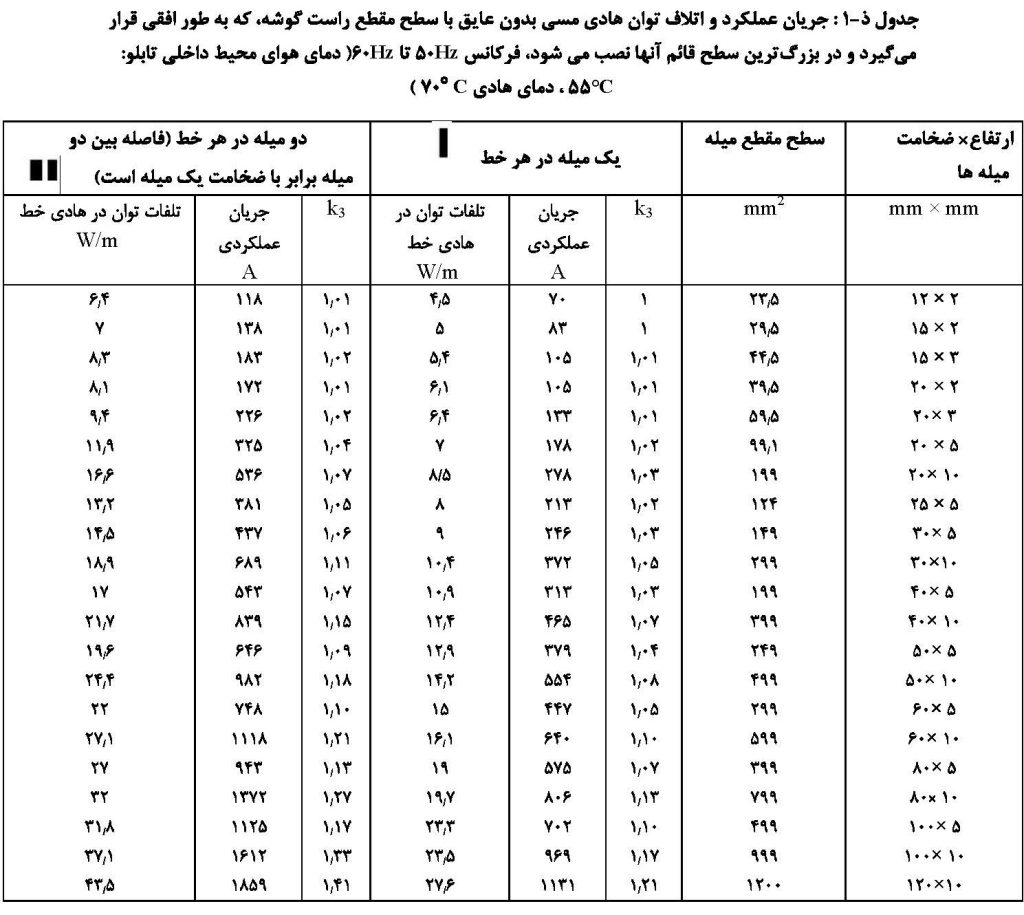

مقایسه ابعاد و جریان مجاز در جداول استاندارد
تأثیر ابعاد (عرض و ضخامت) باسبار بر جریان
ظرفیت جریان هر باسبار مستقیماً با سطح مقطع، یعنی حاصلضرب عرض و ضخامت، ارتباط دارد. هر چه سطح مقطع افزایش یابد، باسبار قابلیت عبور جریان بیشتری را بدون افزایش بیش از حد دما خواهد داشت. جداول استاندارد IEC و DIN اندازههای متداول، نظیر ۵×۵۰ یا ۱۰×۳۰ میلیمتر، را پوشش دادهاند و برای هر کدام یک مقدار جریان مجاز را مشخص کردهاند تا مهندسین تصمیمگیری بهتری داشته باشند.
مطالعه نمونهای از جدول جریان IEC
در جدول استاندارد IEC، برای هر ترکیب عرض و ضخامت، جریان مجاز بر اساس شرایط فنی متعارف (دمای محیط ۳۵ درجه و نصب در هوای آزاد) درج شده است. مثلاً برای باسبار ۱۰x۴۰ میلیمتر، جریان مجاز میتواند حدود ۴۲۰ آمپر باشد. این جداول همچنین اجازه اعمال ضرایب تصحیح بر اساس شرایط واقعی را فراهم میکنند تا دقت بیشتر در طراحی حاصل شود.
مطالعه نمونهای از جدول جریان DIN
جداول DIN بر اساس همان اصول ساخته شدهاند، اما معمولاً مقدار جریان مجاز را با انعطاف بیشتری به نسبت حالت نصب (مثلاً افقی یا عمودی بودن باسبار) ارائه میدهند. برای یک باسبار ۸x۶۰ میلیمتر، ممکن است DIN بسته به نحوه نصب و تهویه جریان مجازی بین ۵۶۰ تا ۶۳۰ آمپر پیشنهاد کند. استفاده مهندسان از جداول DIN برای بهینهسازی ابعاد باسبار در پروژههایی با چالشهای خاص توصیه میشود.
محاسبه جریان مجاز و عوامل تصحیح
روش محاسبه جریان با درنظر گرفتن دما
استانداردهای IEC و DIN جریانهای مجاز را برای دمای مشخص محیط تعیین کردهاند، اما کاری که اغلب مهندسین انجام میدهند، استفاده از ضرایب تصحیح برای جبران اختلاف دمای واقعی با مقادیر جدولی است. اگر دمای محیط بالاتر از مقدار مبنا باشد، باید ظرفیت جریان کاهش داده شود. این قاعده به ویژه در تابلو برق صنعتی یا محیطهایی که تجهیزات فعال هستند، مهم است، چون افزایش دما باعث افزایش مقاومت و افت ولتاژ خواهد شد.
اثر نحوه نصب (افقی، عمودی، داخل کانال یا هوای آزاد)
نحوه نصب باسبار تأثیر چشمگیری بر جریان مجاز دارد. نصب باسبار بهصورت افقی یا عمودی، داخل کانالهای بسته یا در هوای آزاد، هر کدام ضریب تصحیح خاص خود را دارد. نصب در هوای آزاد و با تهویه بهتر سبب افزایش قابلیت عبور جریان شده و نصب در محفظههای بسته ظرفیت را محدود میکند. طراحان باید این ضرایب را از جداول استاندارد استخراج و در محاسبات وارد کنند.
ضرورت اعمال ضرایب تصحیح در شرایط واقعی
در دنیای واقعی، شرایط نصب بندرت ایدهآل است. تداخل باسبارها، کابلهای مجاور، رطوبت یا گرمای تجهیزات جانبی میتواند باعـث کاهش جریانپذیری شود. استانداردها برای این موضوع ضرایب تصحیح پیشنهاد میدهند که باید در محاسبه جریان مجاز نهایی اعمال شود. این رویکرد بخصوص در تجهیزات حساس مثل دستگاه پوز اهمیت ویژهای مییابد که نباید حتی موقتاً داغی یا برداشتن اضافه جریان ایجاد شود.
کاربردهای عملی و نکات تخصصی در انتخاب باسبار مسی
انتخاب باسبار مناسب در تابلو برق
در طراحی تابلو برقهای صنعتی، انتخاب باسباری که بتواند همه جریانهای گذرنده را با ایمنی کامل منتقل کند ضروری است. مهندسان باید ضمن تحلیل مجموع بار تجهیزات، از جدول جریان استفاده کرده و با توجه به ضریب همزمانی و پیک مصرف، ابعاد باسبار را تعیین کنند.
نقش باسبار در سیستمهای حفاظت و ارت
علاوه بر انتقال جریان بار اصلی، باسبار مسی نقش مهمی در سیستم ارت و حفاظت دارد. از طریق باسبار، جریانهای نشتی یا وقوع اتصال کوتاه به زمین منتقل میشود تا تجهیزات در امان بماند. انتخاب ابعاد و جریان مجاز مناسب باسبار زمین مطابق با استانداردهای DIN/IEC، موجب افزایش ایمنی برای تعمیرکاران در هنگام سرویس تجهیزات خطرات برقگرفتگی را پایین میآورد.
جمع بندی
انتخاب صحیح باسبار مسی و توجه به جریان مجاز آن مطابق استانداردهای IEC و DIN جزو اساسیترین نکات در طراحی تابلو برق و سیستمهای توزیع است. اهمیت دقت در اندازهگیری ابعاد، اعمال ضرایب تصحیح، و رعایت شرایط محیطی موجب میشود تلفات انرژی و احتمال خرابی تجهیزات به حداقل برسد.
سوالات متداول
چگونه جریان مجاز باسبار مسی را مطابق استانداردهای IEC و DIN تعیین کنیم؟
برای تعیین جریان مجاز، ابتدا جدول استانداردهای مربوط را بسته به ابعاد باسبار بررسی و سپس ضرایب تصحیح مربوط به دما و شرایط نصب واقعی را اعمال کنید.
آیا جریان مجاز باسبار برای دستگاههای حساستر تفاوت دارد؟
در دستگاههای حساس، باید حتما باسبار را طوری انتخاب کنید که افت ولتاژ به حداقل برسد و جریان ایمنتر از حداقل مقدار مورد نیاز باشد تا اختلال عملکرد ایجاد نشود.
کدام یک از عوامل محیطی بیشترین تأثیر را بر ظرفیت جریان باسبار دارد؟
دمای محیط، جریان هوای اطراف باسبار، و نوع نصب (هوای آزاد یا محفظه بسته) از مهمترین عوامل موثر بر ظرفیت جریان باسبار مسی هستند.
آیا میتوان باسبار را بدون اعمال ضرایب تصحیح براساس جدول استاندارد انتخاب کرد؟
خیر؛ همیشه باید شرایط واقعی نصب را لحاظ کنید و ضرایب تصحیح را مطابق دستورالعمل استانداردها بر مقدار جدول اعمال نمایید.
چرا انتخاب درست باسبار در تابلو برق اهمیت دارد؟
زیرا انتخاب نادرست ممکن است موجب گرم شدن بیش از حد، ایجاد اتصالات خطرناک یا آسیب به سیستمهای حساس شود.
