سیستم اتصال زمین یا ارتینگ یکی از کلیدی ترین اجزای ایمنی الکتریکی در هر محیط ساختمانی، صنعتی، مخابراتی و نیروگاهی است. هدف اصلی ارتینگ انتقال ایمن جریان های نشتی، صاعقه، ولتاژهای گذرا و خطاهای الکتریکی به زمین و ایجاد یک سطح پتانسیل صفر مطمئن است. عملکرد صحیح این سیستم تنها زمانی تضمین می شود که مقاومت زمین در محدوده استاندارد قرار داشته باشد. از این رو، بررسی دوره ای مقاومت سیستم ارت اهمیت بسیار زیادی دارد. تست مقاومت زمین نه تنها استاندارد ایمنی را تأیید می کند، بلکه می تواند مشکلات احتمالی مانند خوردگی، افزایش مقاومت خاک، قطع شدگی اتصالات و کاهش کارایی میله یا صفحه ارت را مشخص کند. سازمان های بین المللی مانند IEEE، IEC و NEC روش های مختلفی برای تست ارت معرفی کرده اند که هرکدام بسته به شرایط خاک، نوع سیستم ارت و تجهیزات موجود قابل استفاده هستند. در ادامه این مقاله با مهم ترین روش های استاندارد تست مقاومت ارتینگ آشنا می شوید تا بتوانید مناسب ترین روش را برای پروژه خود انتخاب کنید.

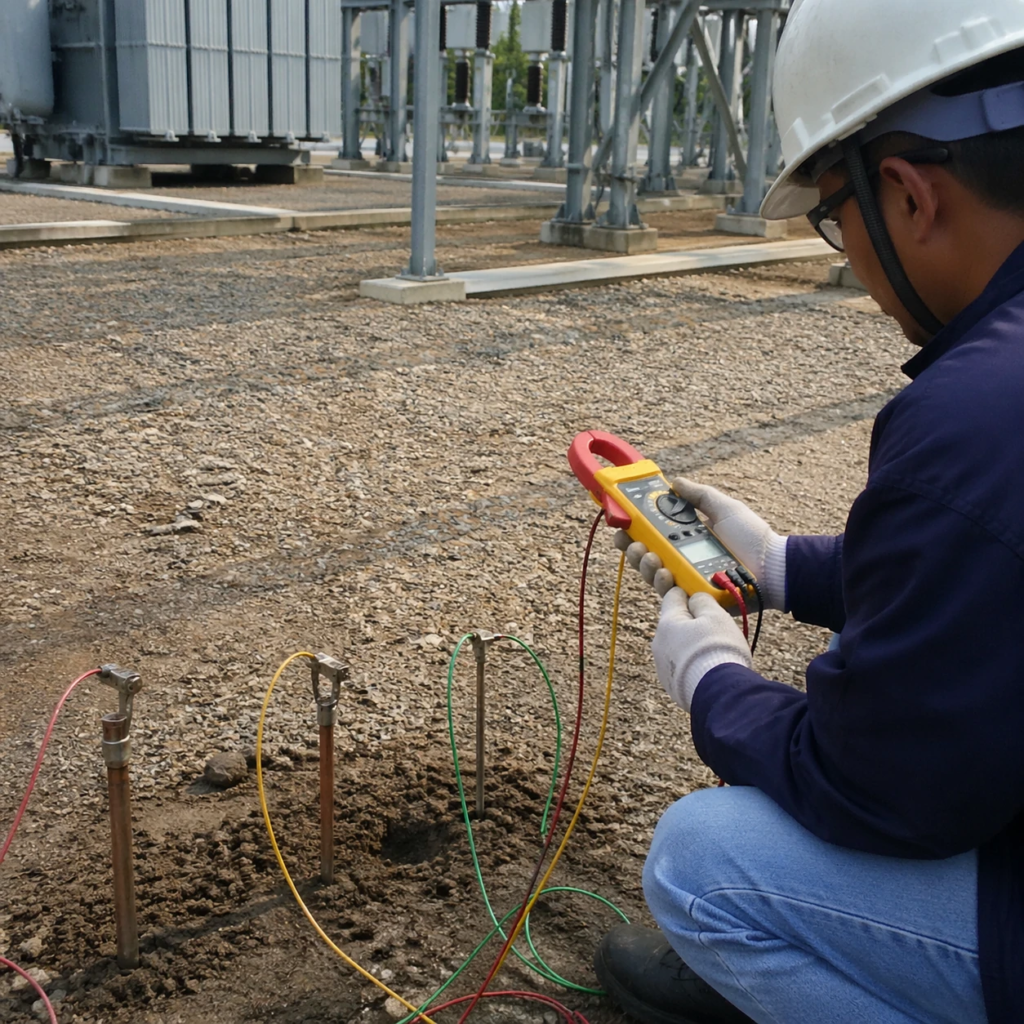

روش سه الکترودی یا آزمون افت پتانسیل
مفهوم و اصول روش سه الکترودی
روش سه الکترودی یا Fall of Potential یکی از دقیق ترین و پراستفاده ترین روش های اندازه گیری مقاومت سیستم ارت است. در این روش سه الکترود شامل الکترود زمین اصلی، الکترود جریان و الکترود پتانسیل در فواصل مشخصی در زمین قرار داده می شوند. دستگاه تستر ارت با اعمال جریان مشخص بین الکترود اصلی و الکترود جریان، اختلاف پتانسیل بین الکترود اصلی و الکترود ولتاژ را اندازه گیری کرده و با استفاده از نسبت ولتاژ به جریان، مقاومت زمین را محاسبه می کند. دقت این روش زمانی بالا است که فاصله الکترودها صحیح انتخاب شده باشد و میدان پتانسیل آن ها روی یکدیگر اثر نگذارد. استاندارد IEEE 81 این روش را به عنوان دقیق ترین شیوه تست برای چاه ارت معرفی می کند.
مزایا و کاربردهای روش سه الکترودی
این روش برای پروژه های صنعتی، پست های برق، کارخانجات و چاه های ارت با عمق زیاد بسیار مناسب است زیرا نتایج بسیار دقیقی ارائه می دهد. دقت بالا و امکان ارزیابی صحیح وضعیت خاک از مزیت های اصلی آن است. هنگامی که نیاز به اندازه گیری بسیار دقیق مقاومت الکترود زمین دارید، این روش گزینه اول خواهد بود. تنها محدودیت آن نیاز به فضای کافی برای قرارگیری الکترودهای کمکی است، به همین دلیل در محیط های شهری با فضای محدود ممکن است استفاده از آن دشوار باشد.

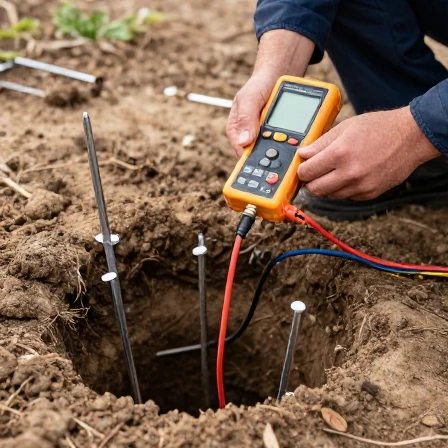

روش دو الکترودی یا مقاومت کل سیستم
معرفی روش دو الکترودی
روش دو الکترودی ساده تر از روش سه الکترودی است و فقط به الکترود زمین و یک الکترود کمکی نیاز دارد. در این روش جریان بین دو الکترود برقرار شده و اختلاف پتانسیل بین آن ها اندازه گیری می شود. سپس دستگاه مقاومت کلی مسیر را محاسبه می کند. این روش اگرچه سریع تر و ساده تر است، اما نتایج آن شامل مقاومت الکترود کمکی نیز می شود. به همین دلیل چندان دقیق نیست مگر اینکه الکترود کمکی کاملاً مطمئن باشد.
محدودیت ها و موارد استفاده
این روش در مواردی استفاده می شود که امکان استفاده از روش های دقیق تر مانند سه الکترودی وجود ندارد. برای مثال در محیط هایی با محدودیت فضا، پشت بام ها یا محل هایی که امکان نصب الکترودهای کمکی در فاصله زیاد وجود ندارد، روش دو الکترودی مورد استفاده قرار می گیرد. با این حال باید درنظر داشت که نتایج آن تنها برای ارزیابی تقریبی مناسب است و نمی تواند وضعیت دقیق سیستم ارت را تعیین کند. برای تست های استاندارد و دریافت تأییدیه های فنی اصولاً روش سه الکترودی ترجیح داده می شود.

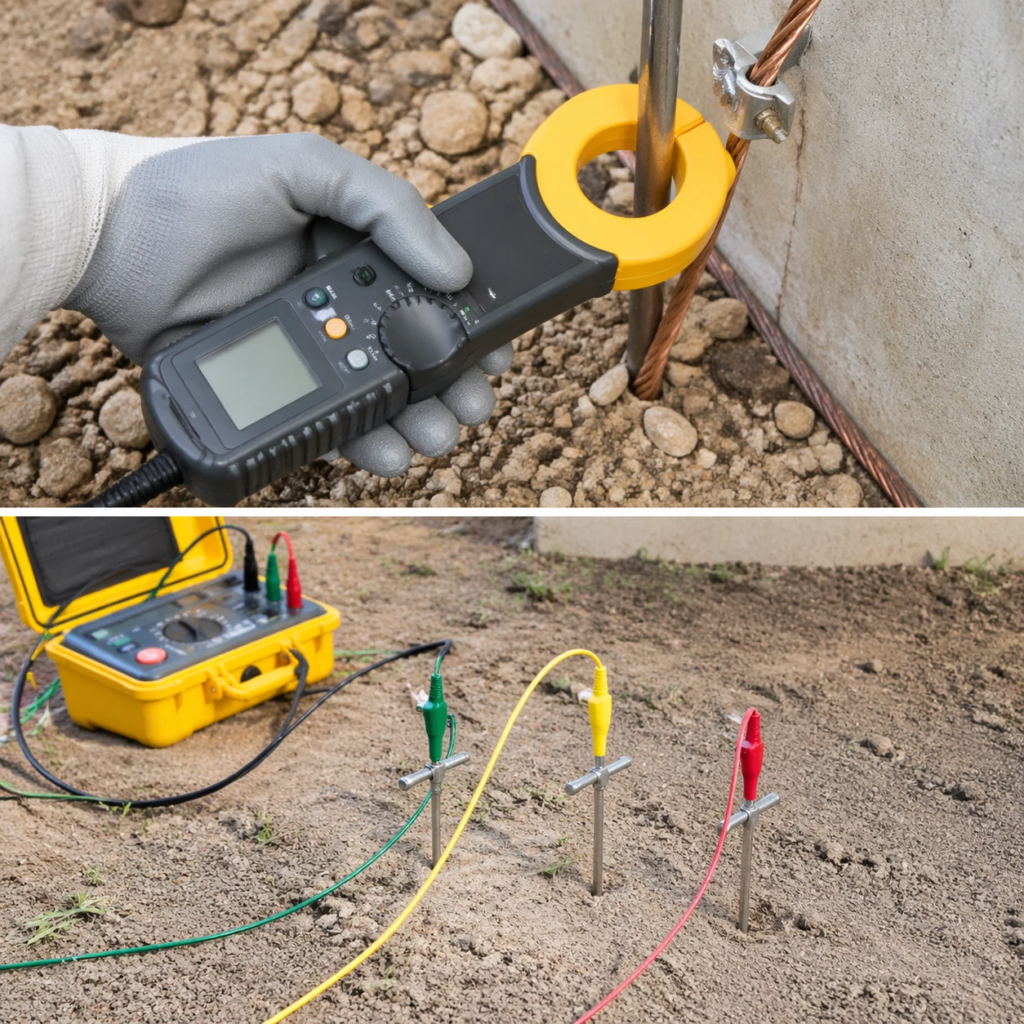

تست ارت با کلمپ متر مخصوص ارت (Clamp Meter)
روش اندازه گیری بدون نیاز به قطع سیستم
کلمپ متر مخصوص ارت یکی از روش های نوین تست مقاومت زمین است که بدون نیاز به قطع اتصال سیستم ارت انجام می شود. این روش از طریق القای جریان و اندازه گیری جریان بازگشتی روی حلقه ارت، مقاومت الکتریکی کل مسیر را محاسبه می کند. یکی از بزرگ ترین مزایای این روش این است که بدون نیاز به الکترودهای کمکی و بدون جداسازی سیستم ارت قابل انجام است و سرعت تست بسیار بالا می باشد. در مجموعه هایی مانند ساختمان های بزرگ، مراکز تجاری یا شبکه های گسترده ارتینگ، این روش کاربرد فراوانی دارد.
شرایط استفاده و محدودیت های دستگاه کلمپ متر
کلمپ متر ارت تنها در صورتی قابل استفاده است که سیستم ارتینگ دارای چند مسیر موازی باشد. اگر چاه ارت تنها یک مسیر جریان داشته باشد، این روش قابل اجرا نیست زیرا جریان برگشتی برای محاسبه وجود نخواهد داشت. همچنین دقت این دستگاه ها در مقایسه با روش های سه الکترودی کمتر است و برای پروژه هایی با حساسیت بالا مانند پست های برق یا صنایع مخابراتی معمولاً توصیه نمی شود. با این حال برای تست سریع، دوره ای و رفع عیب در سیستم های بزرگ، بهترین و سریع ترین انتخاب محسوب می شود.

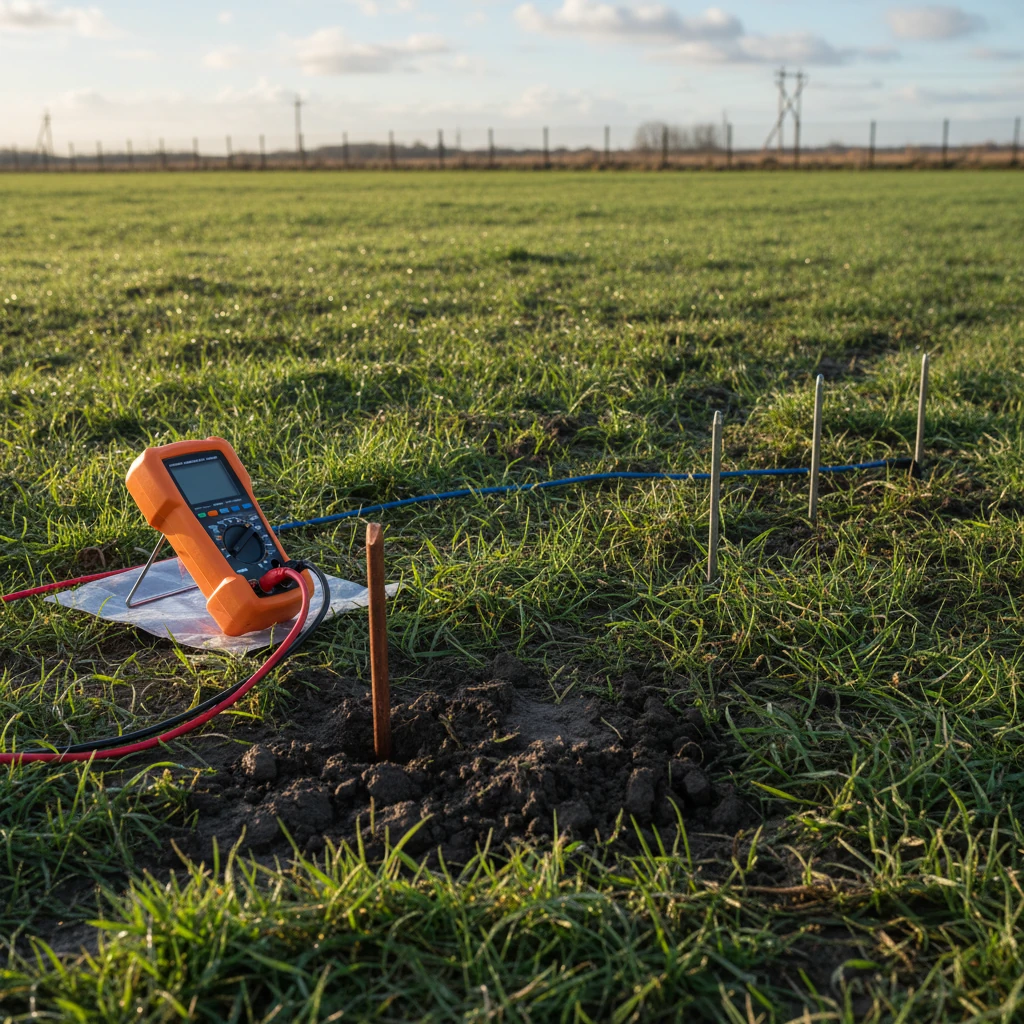

روش ولتاژ – جریان یا تست مقاومت ویژه خاک
مفهوم تست ولتاژ-جریان
تست ولتاژ-جریان در واقع روشی برای اندازه گیری مقاومت ویژه خاک است که نقش مهمی در طراحی سیستم ارت ایفا می کند. این روش قبل از اجرای پروژه ارتینگ انجام می شود تا تعیین شود چه نوع الکترودی، چه تعداد میله ارت و چه عمقی برای رسیدن به مقاومت مطلوب مورد نیاز است. در این روش چهار الکترود در زمین قرار گرفته و جریان بین دو الکترود خارجی اعمال می شود و ولتاژ بین دو الکترود داخلی اندازه گیری می گردد. نتیجه این اندازه گیری مقدار مقاومت ویژه خاک را نمایش می دهد. این روش اغلب تحت عنوان روش وینر (Wenner Method) نیز شناخته می شود.
کاربرد در طراحی پیش از اجرا
اندازه گیری مقاومت ویژه خاک برای تعیین نوع سیستم ارت مناسب اهمیت دارد زیرا شرایط زمین در مناطق مختلف کاملاً متفاوت است. برای مثال خاک خشک، شنی یا سنگی مقاومت بسیار بالایی دارد و ممکن است نیاز به استفاده از میله های بلندتر، تعداد میله بیشتر یا سیستم شبکه ای داشته باشد. در مقابل خاک رسی یا مرطوب مقاومت پایین تری دارد و طراحی ساده تری نیازمند است. روش ولتاژ-جریان باعث می شود پیش از اجرای چاه ارت، طراحی دقیق و مطابق شرایط زمین انجام شود و از هزینه های اضافی جلوگیری شود.
جمع بندی
تست مقاومت سیستم اتصال زمین یکی از مهم ترین مراحل تضمین ایمنی الکتریکی در محیط های صنعتی و ساختمانی است. روش های مختلفی برای این کار وجود دارد و هرکدام مزایا، محدودیت ها و کاربردهای خاص خود را دارند. روش سه الکترودی دقیق ترین و استانداردترین روش برای اندازه گیری چاه ارت است، اما در مکان هایی با محدودیت فضا روش دو الکترودی می تواند مورد استفاده قرار گیرد. تست با کلمپ متر سریع ترین روش بدون نیاز به قطع سیستم بوده و برای شبکه های ارت گسترده مناسب است. روش ولتاژ-جریان نیز برای اندازه گیری مقاومت ویژه خاک پیش از اجرای پروژه کاربرد دارد. انتخاب روش مناسب به شرایط پروژه، حساسیت تجهیزات، فضای موجود و استانداردهای لازم بستگی دارد. با اجرای صحیح و دوره ای تست ارت می توان از ایمنی تجهیزات و جان افراد در برابر خطرات الکتریکی اطمینان کامل حاصل کرد.
سوالات متداول
بهترین روش تست چاه ارت کدام است؟
روش سه الکترودی یا افت پتانسیل معتبرترین و دقیق ترین روش تست چاه ارت است و توسط استاندارد IEEE به عنوان روش اصلی معرفی شده است.
آیا می توان تست ارت را بدون قطع سیستم انجام داد؟
بله، با استفاده از کلمپ متر مخصوص ارت می توان تست را بدون قطع جریان و بدون نیاز به الکترود کمکی انجام داد، البته این روش تنها در سیستم های ارت با مسیرهای موازی قابل اجرا است.
تست ارت هر چند وقت یک بار باید انجام شود؟
توصیه می شود تست ارت در محیط های صنعتی حداقل سالی یک بار و در ساختمان های مسکونی هر دو تا سه سال یک بار انجام شود. در مناطق با خاک خورنده یا شرایط آب وهوایی متغیر، بازه زمانی باید کوتاه تر شود.
