در سیستم های انتقال و توزیع انرژی الکتریکی، هادی های مسی نقش بسیار مهمی در انتقال جریان دارند. مس به دلیل رسانایی الکتریکی بالا، مقاومت کم و دوام مناسب، یکی از بهترین مواد برای ساخت سیم و کابل به شمار می رود. با این حال در شرایط خاصی به ویژه در جریان های متناوب و فرکانس های بالا، رفتار جریان الکتریکی در داخل هادی تغییر می کند. یکی از مهم ترین پدیده هایی که در این شرایط رخ می دهد، پدیده اثر پوستی یا Skin Effect است. در این پدیده جریان الکتریکی تمایل دارد بیشتر در سطح بیرونی هادی جریان پیدا کند و از مرکز هادی فاصله بگیرد. این موضوع باعث می شود توزیع جریان در سطح مقطع هادی یکنواخت نباشد و در نتیجه مقاومت مؤثر هادی افزایش یابد. افزایش مقاومت نیز می تواند باعث افزایش تلفات انرژی و گرم شدن کابل شود. اثر پوستی در فرکانس های بالا و در هادی هایی با قطر زیاد بیشتر قابل مشاهده است و در طراحی سیستم های قدرت، تجهیزات الکترونیکی و خطوط انتقال اهمیت زیادی دارد. شناخت این پدیده و عوامل مؤثر بر آن به مهندسان کمک می کند تا با طراحی مناسب هادی ها و استفاده از روش های خاص، اثرات منفی آن را کاهش دهند. در این مقاله پدیده اثر پوستی در هادی های مسی، نحوه ایجاد آن، عوامل مؤثر و روش های کاهش آن بررسی می شود.
مفهوم اثر پوستی در هادی های مسی

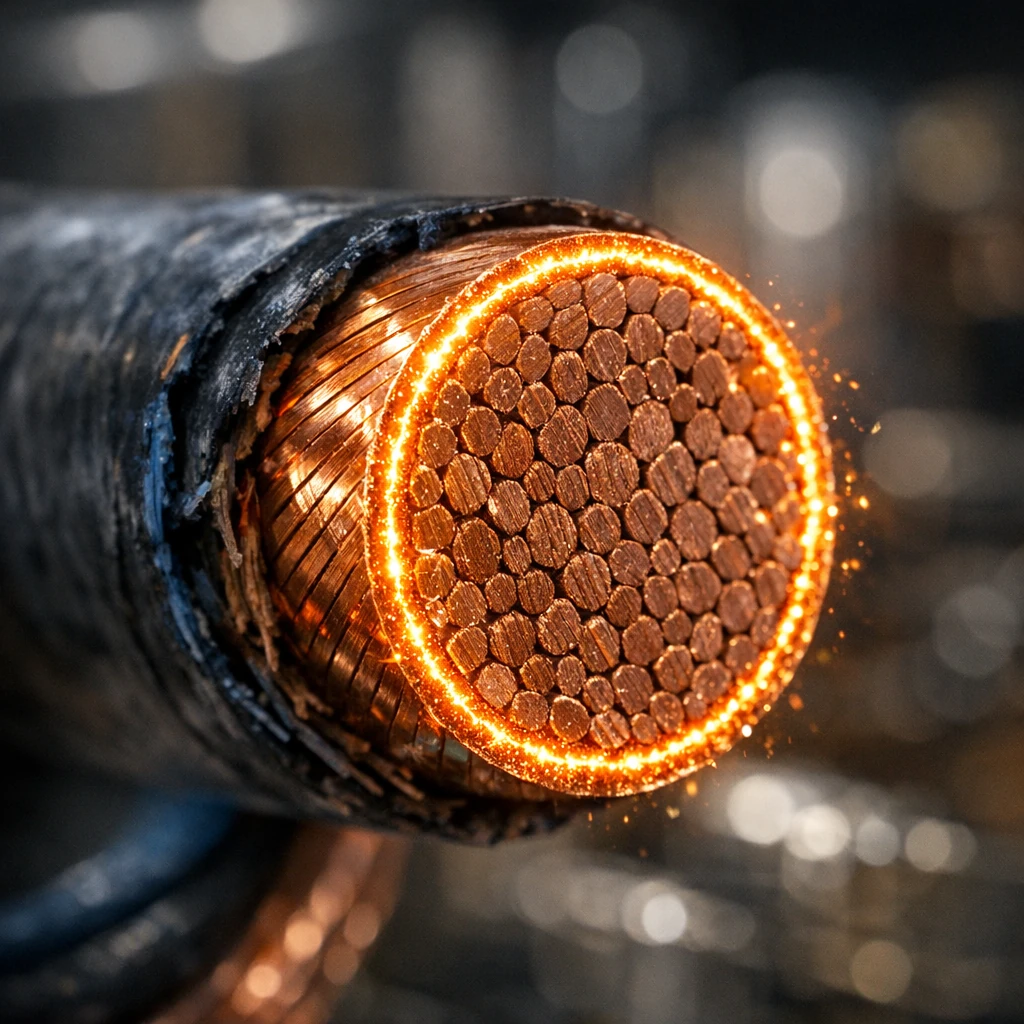

تعریف پدیده اثر پوستی
اثر پوستی پدیده ای الکترومغناطیسی است که در جریان متناوب رخ می دهد و باعث می شود جریان الکتریکی بیشتر در سطح خارجی هادی جریان پیدا کند. در جریان مستقیم، توزیع جریان در کل سطح مقطع هادی تقریباً یکنواخت است، اما در جریان متناوب میدان مغناطیسی متغیری در اطراف هادی ایجاد می شود که باعث تغییر مسیر جریان و تمرکز آن در نواحی بیرونی می شود. در نتیجه بخش مرکزی هادی کمتر در انتقال جریان مشارکت می کند.
نحوه ایجاد اثر پوستی در جریان متناوب
وقتی جریان متناوب از یک هادی عبور می کند، میدان مغناطیسی متغیری در اطراف آن شکل می گیرد. این میدان مغناطیسی در داخل هادی نیز جریان های گردابی القا می کند که به آن ها جریان های القایی گفته می شود. این جریان ها در جهت مخالف جریان اصلی عمل می کنند و باعث می شوند عبور جریان در مرکز هادی با مقاومت بیشتری مواجه شود. در نتیجه جریان ترجیح می دهد در نزدیکی سطح هادی حرکت کند که این موضوع همان اثر پوستی است.
عوامل مؤثر بر شدت اثر پوستی
تأثیر فرکانس جریان الکتریکی
یکی از مهم ترین عواملی که شدت اثر پوستی را تعیین می کند، فرکانس جریان الکتریکی است. هرچه فرکانس جریان بیشتر باشد، تغییرات میدان مغناطیسی سریع تر رخ می دهد و جریان های القایی قوی تری در داخل هادی ایجاد می شود. در نتیجه جریان اصلی بیشتر به سمت سطح هادی رانده می شود. به همین دلیل اثر پوستی در سیستم های فرکانس بالا مانند تجهیزات مخابراتی و الکترونیکی بسیار بیشتر از سیستم های برق معمولی مشاهده می شود.
تأثیر قطر و اندازه هادی
قطر هادی نیز نقش مهمی در میزان اثر پوستی دارد. در هادی هایی با قطر بزرگ، فاصله بین مرکز و سطح هادی بیشتر است و در نتیجه بخش مرکزی هادی کمتر در انتقال جریان مشارکت می کند. این موضوع باعث می شود مقاومت مؤثر هادی افزایش یابد. به همین دلیل در برخی کاربردها از هادی های چندرشته ای یا کابل های خاص استفاده می شود تا اثر پوستی کاهش یابد.
تأثیر اثر پوستی بر عملکرد هادی های مسی
افزایش مقاومت الکتریکی هادی
یکی از مهم ترین پیامدهای اثر پوستی افزایش مقاومت مؤثر هادی است. زمانی که جریان فقط در سطح بیرونی هادی جریان پیدا کند، سطح مقطع مؤثر برای عبور جریان کاهش می یابد. کاهش سطح مقطع مؤثر باعث افزایش مقاومت الکتریکی می شود و این موضوع می تواند باعث کاهش راندمان سیستم انتقال انرژی شود.
افزایش تلفات حرارتی در کابل ها
افزایش مقاومت هادی به معنای افزایش تلفات انرژی به شکل گرما است. در کابل هایی که جریان متناوب با فرکانس بالا دارند، اثر پوستی می تواند باعث افزایش دمای کابل شود. اگر این افزایش دما کنترل نشود، ممکن است به عایق کابل آسیب برسد و طول عمر آن کاهش یابد. بنابراین در طراحی سیستم های قدرت توجه به این پدیده اهمیت زیادی دارد.
عمق نفوذ جریان در اثر پوستی

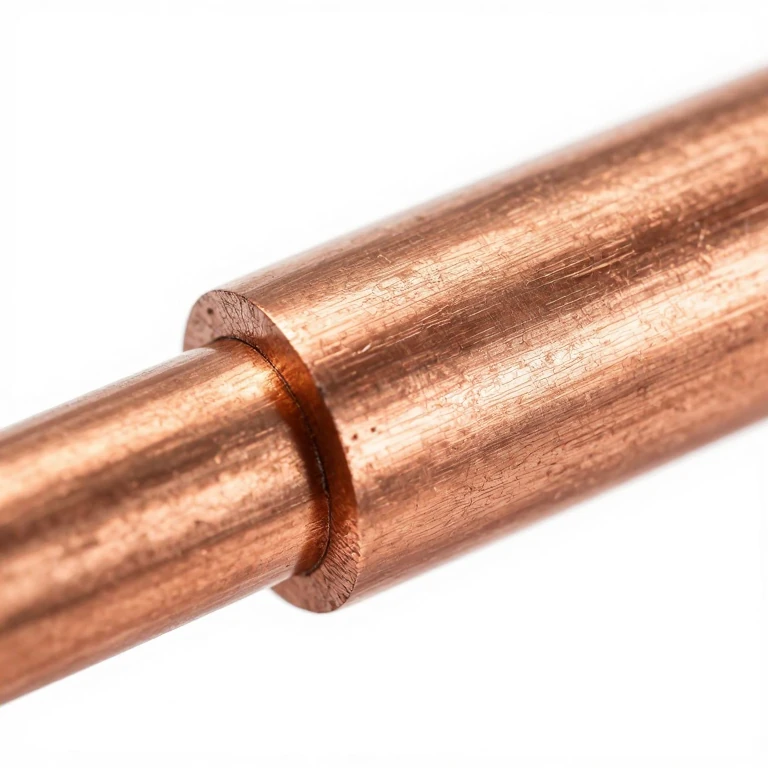

مفهوم عمق نفوذ یا Skin Depth
عمق نفوذ یا Skin Depth فاصله ای از سطح هادی است که در آن چگالی جریان به حدود 37 درصد مقدار سطح هادی کاهش پیدا می کند. این مقدار نشان می دهد که چه بخشی از هادی در انتقال جریان مشارکت فعال دارد. هرچه عمق نفوذ کمتر باشد، جریان بیشتر در سطح هادی متمرکز می شود.
عوامل مؤثر بر عمق نفوذ در مس
عمق نفوذ به عواملی مانند فرکانس جریان، رسانایی الکتریکی هادی و نفوذپذیری مغناطیسی آن بستگی دارد. در هادی های مسی به دلیل رسانایی بالا، عمق نفوذ نسبتاً بیشتر از برخی فلزات دیگر است. با این حال با افزایش فرکانس، عمق نفوذ کاهش پیدا می کند و اثر پوستی شدیدتر می شود.
روش های کاهش اثر پوستی در هادی ها
استفاده از هادی های چندرشته ای

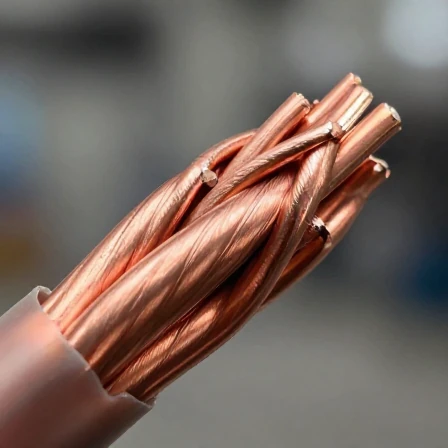

یکی از روش های کاهش اثر پوستی استفاده از هادی های چندرشته ای است. در این نوع هادی ها به جای یک سیم ضخیم از تعداد زیادی سیم نازک استفاده می شود که در کنار یکدیگر قرار گرفته اند. این ساختار باعث می شود توزیع جریان یکنواخت تر شود و سطح مؤثر برای عبور جریان افزایش یابد.
استفاده از کابل لیتز در فرکانس های بالا
در کاربردهایی که فرکانس بسیار بالا است از کابل های خاصی به نام کابل لیتز استفاده می شود. این کابل ها از تعداد زیادی سیم بسیار نازک تشکیل شده اند که به صورت خاصی به هم تابیده شده اند. این طراحی باعث می شود هر رشته سیم در طول کابل در موقعیت های مختلفی نسبت به میدان مغناطیسی قرار گیرد و اثر پوستی به حداقل برسد.
جمع بندی
اثر پوستی یکی از پدیده های مهم در انتقال جریان متناوب است که باعث می شود جریان الکتریکی بیشتر در سطح بیرونی هادی جریان پیدا کند. این پدیده در هادی های مسی نیز مشاهده می شود و با افزایش فرکانس جریان و افزایش قطر هادی شدت آن بیشتر می شود. اثر پوستی می تواند باعث افزایش مقاومت الکتریکی، افزایش تلفات حرارتی و کاهش راندمان سیستم انتقال انرژی شود. در طراحی سیستم های الکتریکی باید این پدیده در نظر گرفته شود تا از بروز مشکلات احتمالی جلوگیری شود. استفاده از هادی های چندرشته ای، کابل های لیتز و طراحی مناسب کابل ها از جمله روش هایی هستند که می توانند اثر پوستی را کاهش دهند و عملکرد سیستم های الکتریکی را بهبود بخشند.
سوالات متداول
اثر پوستی در چه نوع جریانی رخ می دهد؟
اثر پوستی در جریان متناوب رخ می دهد زیرا تغییرات میدان مغناطیسی باعث تمرکز جریان در سطح هادی می شود.
آیا اثر پوستی در جریان مستقیم نیز وجود دارد؟
در جریان مستقیم این پدیده تقریباً وجود ندارد زیرا میدان مغناطیسی ثابت است و جریان به طور یکنواخت در سطح مقطع هادی توزیع می شود.
چرا اثر پوستی در فرکانس های بالا بیشتر است؟
با افزایش فرکانس، تغییرات میدان مغناطیسی سریع تر می شود و جریان های القایی قوی تری در داخل هادی ایجاد می شود که باعث تمرکز بیشتر جریان در سطح هادی می شود.
