سیستم ارتینگ زمانی عملکرد مطلوب و ایمنی لازم را فراهم می کند که تمامی اتصالات آن با کمترین مقاومت الکتریکی و بالاترین استحکام مکانیکی انجام شده باشد. یکی از مهم ترین بخش های این سیستم، نحوه اتصال سیم ارت به الکترود زمین یعنی میله ارت یا صفحه مسی است. این اتصال باید به گونه ای ایجاد شود که در برابر رطوبت، فشار خاک، خوردگی و جریان های شدید مقاوم بوده و در طول دوره بهره برداری سیستم دچار ضعف یا گسستگی نشود. اگر اتصال سیم ارت غیراستاندارد باشد، مقاومت کلی چاه ارت افزایش یافته و امکان بروز خطراتی مانند برق گرفتگی، آسیب به تجهیزات الکترونیکی یا اختلال در سیستم های مخابراتی بیشتر می شود. در نتیجه، شناخت روش های اصولی اتصال سیم ارت به میله و صفحه مسی و رعایت استانداردهای بین المللی اهمیت فراوانی دارد. در این مقاله با جزئیات کامل نحوه اجرای صحیح اتصالات، روش های جوش، استانداردهای مربوطه و نکات کاربردی که در پروژه های ساختمانی، صنعتی و مخابراتی باید رعایت شود آشنا می شوید.
روش های استاندارد اتصال سیم ارت به میله ارت
استفاده از جوش کدولد برای میله ارت
جوش کدولد یا ترمیت یکی از بهترین و استانداردترین روش ها برای اتصال سیم ارت به میله مسی است. این روش که بر پایه واکنش حرارتی خاصی انجام می شود، اتصالی دائمی و کاملاً مسی ایجاد می کند. در فرآیند جوش کدولد، مواد ترمیت داخل قالب مخصوص ریخته می شود و بر اثر واکنش شیمیایی، دما به چند هزار درجه سانتی گراد می رسد. این دما باعث ذوب و ترکیب کامل مس سیم ارت با سطح میله ارت می شود و یک اتصال یکپارچه با مقاومت بسیار کم ایجاد می کند. مزیت مهم این روش آن است که در برابر رطوبت، خوردگی و تنش های مکانیکی مقاوم است و در تمام طول عمر سیستم ارتینگ کیفیت خود را حفظ می کند.

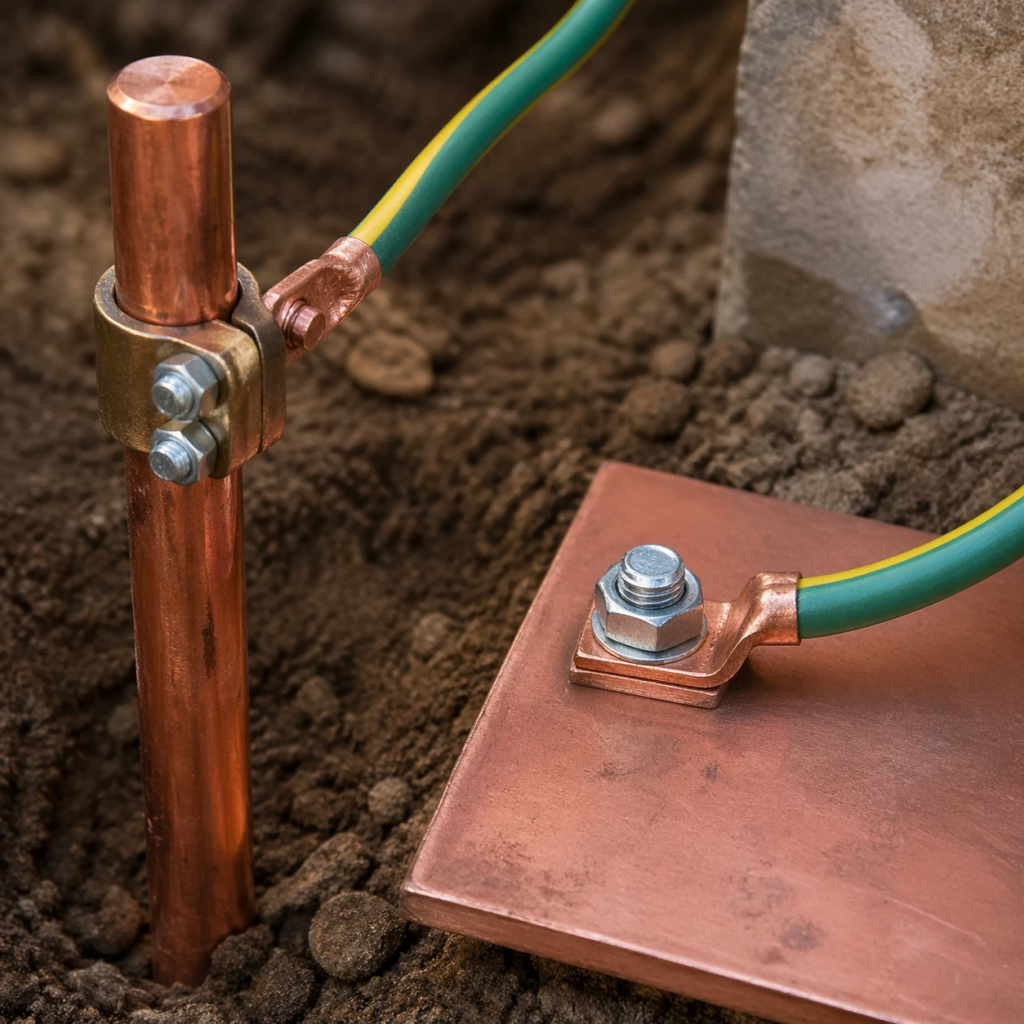

اتصال مکانیکی با بست مسی
در برخی پروژه ها از بست های مسی مخصوص برای اتصال سیم ارت به میله ارت استفاده می شود. این بست ها از جنس مس خالص هستند تا رسانایی الکتریکی بهینه را فراهم کنند. اگرچه اتصال مکانیکی در مقایسه با جوش کدولد دارای مقاومت الکتریکی بیشتری است، اما در پروژه هایی با شرایط عادی و بدون جریان های شدید می تواند کاربرد داشته باشد. برای نصب صحیح بست باید از آچار مناسب استفاده کرد تا بست کاملاً محکم شود و بین کابل و میله هیچ فاصله ای باقی نماند. با این حال، استانداردها توصیه می کنند که در محیط های مرطوب، مکان های صنعتی و چاه های ارت با حساسیت بالا از بست های مکانیکی استفاده نشود زیرا احتمال شل شدن یا خوردگی در آن ها بیشتر است.
روش های استاندارد اتصال سیم ارت به صفحه مسی
استفاده از جوش ترمیت برای صفحه مسی
اتصال سیم ارت به صفحه مسی نیز معمولاً با استفاده از جوش ترمیت انجام می شود. این روش یکی از ایمن ترین و بادوام ترین شیوه های اتصال است زیرا رابطه بین سیم مسی و صفحه کاملاً یکنواخت می شود. در این روش ابتدا قالب جوش روی محل اتصال قرار می گیرد و کابل ارت با بخشی از صفحه تماس داده می شود. سپس مواد ترمیت در قالب ریخته شده و پس از واکنش، اتصال کاملاً انجام می شود. مزیت این اتصال، پایداری طولانی مدت آن و مقاومت بسیار پایین در برابر جریان است. زمانی که صفحه مسی در چاه ارت دفن می شود، جوش ترمیت مانع از نفوذ رطوبت و ایجاد خوردگی در محل اتصال خواهد شد.
اتصال با پیچ و مهره مسی
برخی افراد به جای جوش ترمیت از پیچ و مهره مسی برای اتصال سیم ارت به صفحه مسی استفاده می کنند. این روش اگرچه ساده تر است اما استانداردهای لازم را برای سیستم ارتینگ قدرتمند برآورده نمی کند. استفاده از پیچ و مهره ممکن است در ظاهر اتصال محکمی ایجاد کند اما در برابر رطوبت به سرعت دچار خوردگی شده و مقاومت الکتریکی افزایش پیدا می کند. همچنین احتمال دارد در اثر تکان های ناشی از نشست زمین یا فشار خاک اتصال شل شود. با این حال در پروژه های موقت یا سیستم هایی با شرایط غیرحساس می توان از پیچ و مهره استفاده کرد، البته تنها در صورتی که از پیچ های مسی خالص و واشر مناسب استفاده شود و محل اتصال به خوبی عایق کاری گردد تا رطوبت به آن نفوذ نکند.
نکات مهم در انتخاب سیم ارت و تجهیزات اتصال
اهمیت سطح مقطع کابل مسی
یکی از عوامل مهم در اتصال صحیح سیم ارت، انتخاب سطح مقطع مناسب است. سیم ارت باید توانایی انتقال جریان های نشتی، ولتاژهای گذرا و جریان های ناشی از صاعقه را داشته باشد. سطح مقطع سیم معمولاً بین ۱۰ تا ۵۰ میلی متر مربع انتخاب می شود و در پروژه های صنعتی ممکن است بیشتر نیز باشد. سیم های با سطح مقطع کمتر، مقاومت بیشتری ایجاد می کنند و ممکن است در زمان عبور جریان شدید دچار آسیب شوند. بنابراین سطح مقطع صحیح بستگی به نوع پروژه، میزان حساسیت تجهیزات و استانداردهای تعیین شده دارد.
انتخاب اتصالات مسی با خلوص بالا
برای اتصال سیم ارت به الکترودهای زمین باید از قطعاتی استفاده شود که جنس آن ها کاملاً مس خالص باشد. استفاده از بست یا پیچ و مهره هایی که از آلیاژهای نامرغوب ساخته شده اند، باعث افزایش مقاومت اتصالی شده و ممکن است در طول زمان دچار فرسایش شوند. استانداردهای بین المللی تأکید دارند که تمامی بخش های سیستم ارتینگ باید از مس هم جنس باشند تا اتصال یکنواخت و مقاوم ایجاد شود.
استانداردهای جهانی و دستورالعمل های اتصال ارت
توصیه های استاندارد IEC
ساختار و کیفیت اتصال سیم ارت به میله و صفحه مسی باید مطابق با استانداردهای IEC انجام شود. این استانداردها تأکید می کنند که اتصال باید دارای حداقل مقاومت الکتریکی و حداکثر پایداری مکانیکی باشد. در این استاندارد آمده است که بهترین روش اتصال، جوش کدولد است زیرا مقاومت آن بسیار کم بوده و از نظر دوام در محیط های مرطوب بهتر عمل می کند. IEC همچنین توصیه می کند که محل اتصال باید کاملاً بررسی شده و سطح میله یا صفحه قبل از جوشکاری تمیز شود تا هیچ گونه آلودگی موجب ضعف اتصال نشود.
الزامات استاندارد IEEE برای اتصالات ارت
استاندارد IEEE 80 یکی از معتبرترین منابع در حوزه ارتینگ است و دستورالعمل های دقیقی درباره نحوه اتصال سیم ارت ارائه کرده است. این استاندارد توصیه می کند که در اتصالات ارت، مقاومت اهمی باید تا حدی پایین باشد که در هنگام جریان های شدید از جمله صاعقه، اتصال دچار افت ولتاژ زیاد نشود. همچنین تأکید دارد که استفاده از پیچ و مهره تنها در شرایط خاص قابل قبول است و در چاه های ارت دائمی باید اتصالات به صورت جوش خورده و دائمی باشند. در بخش دیگری از استاندارد بیان شده است که سیم ارت باید به گونه ای به الکترود متصل شود که هیچ نقطه ضعف مکانیکی مانند ترک یا شکستگی در طول زمان ایجاد نشود.
جمع بندی
اتصال صحیح سیم ارت به میله ارت یا صفحه مسی یکی از مهم ترین بخش های سیستم اتصال زمین است و رعایت استانداردهای نصب می تواند ایمنی کل مجموعه را تضمین کند. بهترین و استانداردترین روش اتصال، جوش کدولد است که اتصال کاملاً یکپارچه و بسیار کم مقاومت ایجاد می کند. هرچند در برخی شرایط از بست های مکانیکی یا پیچ و مهره مسی استفاده می شود، اما این روش ها دارای محدودیت هستند و برای پروژه های حساس توصیه نمی شوند. انتخاب سیم مناسب، تجهیزات استاندارد، رعایت نکات اجرایی و پیروی از دستورالعمل های بین المللی مانند IEC و IEEE اهمیت زیادی در کیفیت نهایی سیستم ارت دارد. در نهایت، اجرای صحیح اتصالات موجب می شود چاه ارت عملکرد پایدار، کم مقاومت و طولانی مدت داشته باشد و از تجهیزات و جان افراد در برابر خطرات الکتریکی محافظت شود.
سوالات متداول
بهترین روش اتصال سیم ارت به میله یا صفحه مسی چیست؟
جوش کدولد بهترین و استانداردترین روش است زیرا اتصال یکپارچه، مقاوم و کم اهم ایجاد می کند.
آیا می توان از پیچ و مهره برای اتصال سیم ارت استفاده کرد؟
بله، اما تنها در پروژه های کم اهمیت یا موقت قابل قبول است و برای چاه ارت دائمی توصیه نمی شود.
آیا تمیزکردن سطح قبل از اتصال ضروری است؟
بله، تمیزکردن سطح میله یا صفحه مسی قبل از اتصال باعث کاهش مقاومت الکتریکی و جلوگیری از ضعف مکانیکی در محل اتصال می شود.
