در سیستم های انتقال و توزیع برق، کابل های مسی نقش اساسی در انتقال مطمئن و پایدار انرژی الکتریکی دارند. با وجود کیفیت بالای کابل ها، در طول پروژه ها یا در حین بهره برداری ممکن است نیاز به اتصال دو کابل، ترمیم بخش آسیب دیده یا تغییر مسیر کابل وجود داشته باشد. در چنین مواردی فرآیند آپارات و مفصل بندی اهمیت زیادی پیدا می کند. آپارات کابل به معنای اتصال استاندارد دو کابل به یکدیگر است و مفصل بندی نیز مجموعه عملیاتی است که برای محافظت، عایق کاری و آب بندی این اتصال انجام می شود. اگر این فرآیند به درستی اجرا نشود، نقاط اتصال می توانند دچار افزایش مقاومت، گرم شدن بیش از حد، نفوذ رطوبت، اتصال کوتاه یا حتی خرابی کامل سیستم شوند. بنابراین آشنایی با روش های اصولی آپارات، ابزارهای موردنیاز، ساختار مفصل ها و نکات فنی برای جلوگیری از خطا ضروری است. در این مقاله به طور کامل به راهنمای آپارات و مفصل بندی اصولی کابل های مسی می پردازیم تا اجرای صحیح و استاندارد این فرآیند امکان پذیر شود.
مفاهیم پایه در آپارات و مفصل بندی کابل مسی
آپارات کابل مسی چیست؟
آپارات کابل به معنای ایجاد یک اتصال الکتریکی و مکانیکی مطمئن میان دو کابل مسی است. این اتصال باید به گونه ای انجام شود که مقاومت الکتریکی نقطه اتصال برابر یا کمتر از کابل اصلی باشد تا از گرم شدن و افت ولتاژ جلوگیری شود. آپارات با استفاده از وسایلی مانند سرکابل، کانکتور، لوله های حرارتی و نوارهای مخصوص انجام می شود. در آپارات استاندارد باید رشته های مسی به طور کامل درون کانکتور قرار گیرند و عملیات پرس با ابزار مناسب انجام شود تا اتصال یکنواخت و ایمن ایجاد گردد.
مفهوم مفصل بندی در کابل مسی
مفصل بندی، مرحله بعد از آپارات است که شامل عایق کاری، آب بندی و محافظت کامل محل اتصال می شود. مفصل بندی علاوه بر جلوگیری از نفوذ رطوبت و آلودگی، باید کابل را در برابر فشار، ضربه و تنش های مکانیکی محافظت کند. مفصل ها در انواع حرارتی، رزینی، سرد و مکانیکی تولید می شوند و با توجه به نوع کابل و سطح ولتاژ انتخاب می شوند. مفصل بندی صحیح باعث افزایش عمر کابل و جلوگیری از خرابی زودهنگام در محل اتصال می شود.
انواع مفصل کابل مسی و کاربردهای آن
مفصل حرارتی برای کابل های مسی
مفصل های حرارتی از پرکاربردترین نوع مفصل در کابل های مسی هستند. در این نوع، روکش ها و لوله های حرارتی توسط مشعل گرم شده و به صورت کامل روی کابل منقبض می شوند. این نوع مفصل عایق کاری بسیار خوبی فراهم می کند و برای محیط های مرطوب یا دفنی مناسب است. مزیت اصلی مفصل حرارتی مقاومت بالا در برابر رطوبت، گردوغبار و فشارهای محیطی است. این مفصل ها در پروژه های ساختمانی، صنعتی و شبکه های توزیع برق کم ولتاژ بسیار رایج هستند.
مفصل سرد در کابل های مسی
مفصل های سرد بدون نیاز به حرارت اجرا می شوند و با استفاده از خاصیت کشسانی مواد سیلیکونی یا پلیمری، روی کابل سفت می شوند. این نوع مفصل برای محیط هایی که امکان استفاده از شعله وجود ندارد، مانند مکان های بسته یا محیط های دارای گاز، گزینه ایده آلی است. مفصل سرد نصب سریع تری دارد و خطر خطای حرارتی در آن وجود ندارد. این نوع مفصل در پروژه های حساس و محیط های صنعتی بسته مورد توجه قرار گرفته است.
مراحل اصولی آپارات کابل مسی
آماده سازی کابل پیش از آپارات
پیش از آپارات کابل، باید روکش اصلی و عایق داخلی کابل به اندازه لازم برداشته شود. این کار باید با ابزار مخصوص انجام شود تا رشته های مسی آسیب نبینند. تعیین طول دقیق لخت کردن کابل بسیار مهم است زیرا کوتاه تر یا بلندتر بودن آن می تواند روی کیفیت اتصال تأثیر بگذارد. همچنین باید سطح رشته های مسی تمیز باشد و هیچ گونه چربی، رطوبت یا گردوغبار روی آن باقی نماند. پس از آماده سازی، باید اندازه کانکتور و ابزار پرس بررسی شود تا با سطح مقطع کابل هماهنگ باشد.
اجرای اتصال و پرس استاندارد

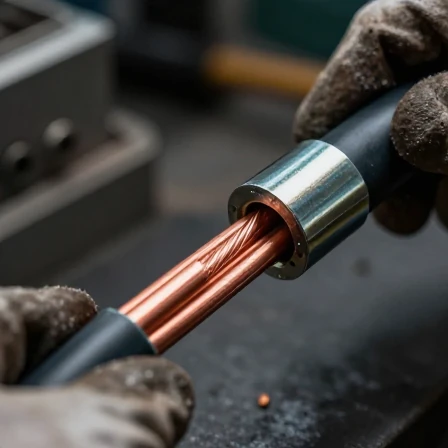

در مرحله بعد رشته های مسی هر دو کابل در کانکتور قرار گرفته و با دستگاه پرس استاندارد پرس می شوند. این پرس باید با قالب مناسب همان سایز کابل انجام شود تا اتصال یکدست و مطمئن ایجاد گردد. پرس بیش از حد باعث شکستن رشته ها و پرس کمتر از حد باعث شل شدن اتصال می شود. پس از پرس، اتصال باید بررسی شود تا هیچ رشته ای بیرون زدگی نداشته باشد. سپس عایق اولیه مانند نوارهای لاستیکی یا PVC روی محل اتصال بسته می شود تا برای اجرای مفصل آماده باشد.
مراحل اصولی مفصل بندی کابل مسی
عایق کاری و آب بندی اتصال
پس از انجام آپارات، مفصل بندی شروع می شود. در مفصل حرارتی، ابتدا لوله حرارتی بزرگ روی کابل قرار داده شده و سپس لایه های عایق کوچک تر روی محل اتصال قرار می گیرند. گرم کردن لوله های حرارتی باید به صورت یکنواخت انجام شود تا کاملاً منقبض شوند و فضای خالی باقی نماند. در مفصل سرد نیز روکش سیلیکونی به صورت کششی روی محل اتصال نصب می شود. عایق کاری صحیح باید تمام نقاط اتصال را پوشش دهد و امکان نفوذ رطوبت به صفر برسد.
تقویت مکانیکی و محافظت نهایی
در مرحله آخر، روکش محافظ یا لوله بیرونی مفصل نصب می شود. این روکش نقش مهمی در حفاظت کابل در برابر ضربه، فشار خاک، رطوبت و تنش های مکانیکی دارد. در کابل های دفنی، معمولاً از مفصل هایی با مقاومت مکانیکی بالا استفاده می شود. کیفیت مفصل بندی باید به گونه ای باشد که کابل در برابر لرزش، کشش یا خم شدن دچار آسیب نشود. پس از نصب کامل، محل مفصل باید آزمایش شود تا از سلامت اتصال اطمینان حاصل گردد.
نکات مهم در انتخاب مفصل و اجرای آپارات
انتخاب مفصل مناسب بر اساس نوع کابل
انتخاب مفصل مناسب برای نوع کابل، سطح ولتاژ و محل اجرا اهمیت زیادی دارد. مفصل کابل های فشار ضعیف با مفصل کابل های فشار متوسط متفاوت است و استفاده اشتباه از آن ها خطرناک است. همچنین کابل های مسی با کابل های آلومینیومی تفاوت دارند و باید مفصل متناسب با هادی انتخاب شود. نوع محیط نیز در انتخاب مفصل تأثیرگذار است، مثلاً محیط های مرطوب نیازمند مفصل حرارتی آب بند و محیط های دارای گاز نیازمند مفصل سرد هستند.
ابزار و تجهیزات مورد نیاز
برای آپارات و مفصل بندی حرفه ای، استفاده از ابزار مناسب ضروری است. ابزارهایی مانند آچار پرس، کاتر کابل، مشعل حرارتی، نوار عایق و لوله های حرارتی باید استاندارد باشند. ابزارهای نامناسب می توانند باعث آسیب دیدن رشته های مسی یا ایجاد اتصال ضعیف شوند. رعایت دستورالعمل های سازنده مفصل نیز بسیار مهم است تا مفصل بندی مطابق استاندارد انجام شود.
جمع بندی
آپارات و مفصل بندی کابل های مسی فرآیندهای مهمی هستند که در پروژه های مختلف برق برای اتصال، ترمیم یا افزایش طول کابل مورد استفاده قرار می گیرند. انجام صحیح این مراحل نیازمند ابزار مناسب، دانش کافی و رعایت کامل استانداردهای اجرایی است. مفصل بندی اصولی باید علاوه بر ایجاد اتصال الکتریکی مطمئن، حفاظت مکانیکی و عایق کاری کامل را فراهم کند. انتخاب نوع مناسب مفصل، آماده سازی دقیق کابل ها، پرس استاندارد و آب بندی کامل از مهم ترین عوامل در افزایش طول عمر کابل و جلوگیری از خرابی های احتمالی هستند. آشنایی با انواع مفصل ها و روش های نصب به تکنسین ها و مهندسان کمک می کند تا بهترین تصمیم را برای پروژه های خود بگیرند.
سوالات متداول
آیا مفصل سرد بهتر است یا حرارتی؟
هر دو نوع مفصل کاربرد مخصوص خود را دارند. مفصل حرارتی برای محیط های مرطوب و دفنی مناسب است، در حالی که مفصل سرد برای محیط های بسته و بدون امکان استفاده از حرارت گزینه بهتری است.
طول بخش لخت شده کابل در آپارات چقدر باید باشد؟
این مقدار به نوع کانکتور بستگی دارد اما معمولاً باید به اندازه ای باشد که رشته های مسی کاملاً درون کانکتور قرار بگیرند و هیچ رشته ای بیرون نماند.
آیا می توان بدون ابزار پرس، آپارات انجام داد؟
خیر، آپارات بدون پرس استاندارد غیرقابل قبول است و باعث اتصال ضعیف، گرم شدن کابل و خطرات جدی الکتریکی می شود.
