در طراحی و ساخت تابلو برق های فشار ضعیف و متوسط یکی از مهم ترین اجزایی که مستقیماً روی کارایی، ایمنی و طول عمر سیستم تأثیر می گذارد، انتخاب سیم و کابل مناسب است. هرچند در نگاه اول تفاوت سیم ها ممکن است تنها در ضخامت یا رنگ به نظر برسد، اما در واقع عوامل متعددی مانند جنس هادی، نوع روکش، سطح مقطع، دمای محیط، جریان عبوری و استاندارد نصب همگی نقشی تعیین کننده دارند. انتخاب نادرست سیم نه تنها موجب تلفات انرژی و افت ولتاژ می شود، بلکه خطر اتصال کوتاه، آتش سوزی و خرابی تجهیزات را نیز افزایش می دهد. در این مقاله به طور کامل بررسی می کنیم که چگونه با در نظر گرفتن پارامترهای فنی و استانداردهای جهانی، سیم مناسب برای تابلو برق را انتخاب کنیم تا عملکردی ایمن، اقتصادی و پایدار داشته باشیم.
شناخت انواع سیم مورد استفاده در تابلو برق ها
سیم مسی و آلومینیومی؛ مزایا و مقایسه فنی
در صنعت برق، دو نوع هادی رایج هستند: مس و آلومینیوم. سیم مسی به دلیل رسانایی بالا، مقاومت مکانیکی بیشتر و قابلیت شکل پذیری، بهترین گزینه برای تابلو برق ها محسوب می شود. در مقابل، آلومینیوم با وزن کمتر و قیمت پایین تر، در پروژه هایی با محدودیت بودجه یا طول مسیر زیاد به کار می رود. تفاوت اصلی این دو در رسانایی الکتریکی است؛ رسانایی مس حدود ۶۰٪ بیشتر از آلومینیوم است و همین ویژگی باعث کاهش افت ولتاژ و گرما در مدار می شود.
تفاوت سیم افشان و مفتولی
سیم های مورد استفاده در تابلو برق به دو شکل افشان (Stranded) و مفتولی (Solid) تولید می شوند. سیم افشان به علت انعطاف پذیری بالا در مسیرهای پیچیده داخلی تابلو مناسب تر است، در حالی که سیم مفتولی به دلیل مقاومت الکتریکی کمتر، در مسیرهای ثابت با لرزش کم کاربرد دارد. برای تابلو برق های فشار ضعیف، اغلب نوع افشان با عایق PVC یا XLPE توصیه می شود.
محاسبه سطح مقطع مناسب سیم
رابطه بین جریان عبوری و سطح مقطع
سطح مقطع سیم باید بر اساس جریان عبوری نامی انتخاب شود. در صورتی که سطح مقطع کمتر از میزان لازم باشد، سیم بیش از حد گرم شده و باعث افت راندمان و خطر آتش سوزی می شود. برای تعیین سطح مقطع از جدول های استاندارد IEC 60228 یا VDE 0298 استفاده می شود.
تأثیر دمای محیط و مسیر عبور بر انتخاب سطح مقطع
دمای محیط، نوع کانال یا داکت عبور سیم و تراکم کابل ها همگی بر ظرفیت جریان دهی سیم تأثیر دارند. در تابلو برق هایی که تراکم بالایی دارند، جریان مجاز باید با اعمال ضریب کاهش (Derating Factor) محاسبه شود تا از افزایش دمای موضعی جلوگیری شود.
استانداردها و مشخصات فنی انتخاب سیم
استانداردهای ملی و بین المللی
سیم های برق مورد استفاده در تابلو باید دارای استانداردهایی نظیر ISIRI 607، IEC 60228، IEC 60502، VDE 0250 باشند. این استانداردها مشخصات فنی مانند ولتاژ نامی، مقاومت هادی، ضخامت عایق و تحمل حرارتی را تعیین می کنند.
شناسایی برند و کیفیت ساخت
انتخاب برند معتبر نقش مهمی در پایداری و ایمنی دارد. سیم های با مارک استاندارد، علاوه بر برخورداری از گواهی CE، ISO9001 یا تأییدیه وزارت نیرو، دارای کیفیت ثابت، رنگ بندی استاندارد و روکش مقاوم در برابر حرارت هستند.
اصول نصب سیم ها در تابلو برق

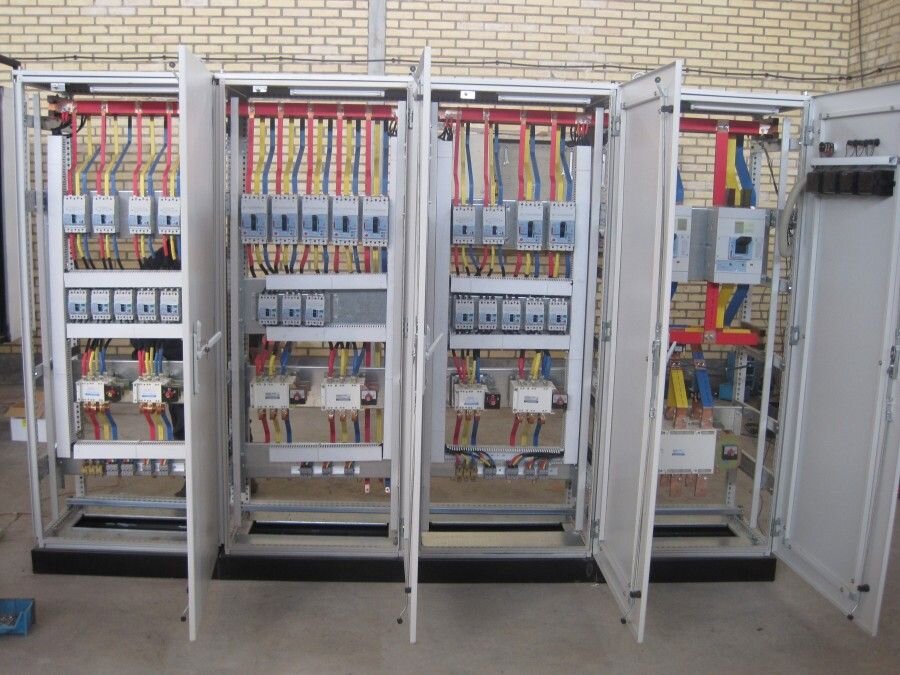

چیدمان و مسیر سیم کشی

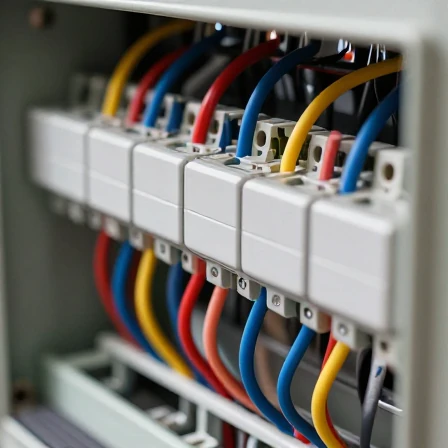

در داخل تابلو برق، سیم ها باید به گونه ای منظم در مسیر مشخص مانند داکت یا ترانکینگ قرار گیرند. استفاده از شماره سیم (Wire Marker) و رعایت رنگ بندی فازها و نول باعث تسهیل در تعمیرات و افزایش ایمنی می شود.
روش اتصال و انتخاب سرسیم
در محل ترمینال ها باید از سرسیم های مناسب مسی یا قلع اندود استفاده شود تا از اکسید شدن جلوگیری شود. استفاده ناصحیح از سرسیم یا پرس نامناسب می تواند موجب افزایش مقاومت اتصال و گرم شدن نقطه اتصال شود.
نکات ایمنی در انتخاب و استفاده از سیم تابلو برق
انتخاب و نصب سیم تابلو برق باید با رعایت اصول ایمنی الکتریکی و استانداردهای مربوطه انجام شود. بی توجهی به این نکات می تواند منجر به اتصال کوتاه، شوک الکتریکی، افزایش حرارت موضعی، آتش سوزی و حتی از کار افتادن کامل تابلو برق شود. اهمیت ایمنی در این بخش به قدری بالاست که در استانداردهایی مانند IEC 60364، NFPA 70 (NEC) و استاندارد ملی ایران 607 فصل های مستقلی به آن اختصاص داده شده است. در ادامه، جزئیات مهمی که باید در طراحی، انتخاب و بهره برداری از سیم تابلو رعایت شود را بررسی می کنیم.
محافظت مکانیکی سیم ها
در تابلوهایی که احتمال تماس مکانیکی، لرزش یا سایش وجود دارد، سیم ها باید درون داکت، کانال یا لوله فلزی زمین شده قرار گیرند. این کار علاوه بر حفاظت فیزیکی، احتمال بروز اتصال بدنه یا برق گرفتگی را کاهش می دهد. استفاده از گلند فلزی استاندارد در ورودی تابلو نیز نقش مهمی در ایمنی دارد.
رعایت فاصله و ترتیب سیم کشی
در سیم کشی داخلی تابلو، باید از هم پوشانی زیاد سیم ها جلوگیری گردد. قرار دادن سیم های قدرت در مسیر جدا از سیم های فرمان باعث حذف تداخل الکترومغناطیسی و بهبود عملکرد مدارهای کنترلی می شود. استفاده از سینی کابل تفکیک شده یا داکت های دوجداره روش استاندارد در تابلوهای صنعتی است.
رعایت استاندارد جریان نامی سیم
ظرفیت جریان دهی سیم ها (Current Carrying Capacity) باید مطابق جدول های استاندارد IEC یا VDE و بر اساس سطح مقطع، نوع عایق و شرایط نصب تعیین شود. استفاده از سیم با سطح مقطع کمتر از حد استاندارد باعث افزایش گرما، افت ولتاژ و خطر سوختگی عایق می شود. همیشه باید ضریب ایمنی در انتخاب جریان در نظر گرفته شود (معمولاً بین ۱٫۲ تا ۱٫۵ برابر جریان واقعی مدار).
خطاهای رایج در انتخاب سیم
استفاده از سیم با سطح مقطع کمتر از نیاز
یکی از شایع ترین اشتباهات، انتخاب سیم باریک تر از حد مجاز است. این کار باعث افزایش تلفات، افت ولتاژ و بالا رفتن دما می شود که ممکن است منجر به قطع فیوز یا سوختن تابلو گردد.
بی توجهی به نوع عایق و برند
استفاده از سیم های بی کیفیت یا عایق غیراستاندارد موجب نشت جریان و خوردگی هادی می شود. سیم هایی که فاقد علامت استاندارد و برند معتبر هستند نباید در تابلو برق نصب گردند، زیرا ریسک خرابی و آتش سوزی را چند برابر می کنند.
جمع بندی
انتخاب سیم مناسب برای تابلو برق های فشار ضعیف و متوسط، فرآیندی است که باید با در نظر گرفتن عوامل فنی، محیطی و استانداردی انجام شود. از مهم ترین پارامترها می توان به جریان نامی، دمای محیط، نوع عایق، جنس هادی، مسیر نصب و استانداردهای ایمنی اشاره کرد. سیم مسی افشان با عایق PVC معمولاً بهترین گزینه برای تابلوهای داخلی است، در حالی که در محیط های صنعتی یا در تماس با حرارت زیاد، کابل های XLPE یا سیلیکونی کاربرد دارند. توجه به این جزئیات نه تنها بهره وری سیستم را بالا می برد بلکه ضریب ایمنی را نیز تضمین می کند.
سوالات متداول
۱. چه تفاوتی بین کابل فشار ضعیف و فشار متوسط وجود دارد؟
کابل های فشار ضعیف برای سیستم های تا ۱۰۰۰ ولت و کابل های فشار متوسط برای بازه ۱ تا ۳۶ کیلوولت طراحی می شوند. تفاوت در نوع عایق، ضخامت و ساختار حفاظتی آن هاست.
۲. آیا می توان از سیم آلومینیومی در تابلو برق استفاده کرد؟
در صورت طراحی صحیح ترمینال ها و اعمال چسب ضد اکسیداسیون، امکان پذیر است؛ با این حال برای تابلوهای حساس یا با جریان بالا، سیم مسی انتخاب ایمن تری است.
۳. چگونه سطح مقطع مناسب سیم را تعیین کنیم؟
با دانستن مقدار جریان مدار، افت ولتاژ مجاز و طول مسیر، می توان از جدول های استاندارد IEC یا نرم افزارهای محاسبه کابل برای انتخاب بهینه سطح مقطع استفاده کرد.
