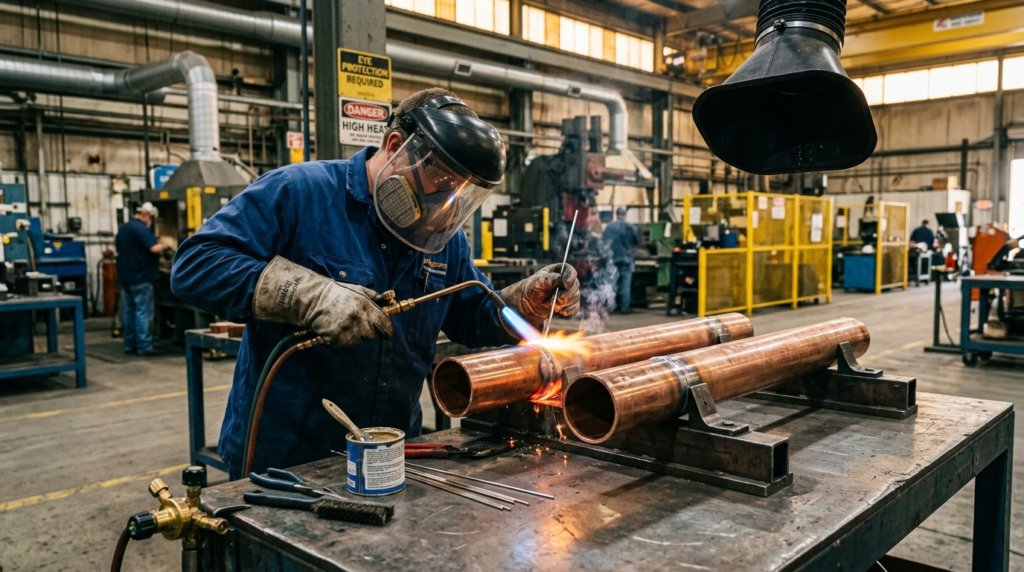

راهنمای لحیم کاری سخت (Brazing) در اتصالات قطعات مسی

لحیم کاری سخت یا Brazing یکی از روش های حرفه ای و استاندارد برای اتصال قطعات مسی مانند لوله مسی، ورق مسی، مفتول مسی و میلگرد مسی در صنایع مختلف است. این روش به دلیل استحکام بالا، آب بندی مناسب و دوام طولانی، در سیستم های لوله کشی، تأسیسات، HVAC و صنایع برودتی کاربرد گسترده ای دارد. در لحیم کاری سخت، اتصال دو قطعه مسی با استفاده از یک فلز پرکننده با نقطه ذوب بالاتر از لحیم نرم انجام می شود و در اثر جریان capillary فلز فیلر وارد درز اتصال می گردد.

 لحیم کاری سخت چیست و چه تفاوتی با لحیم کاری نرم دارد؟

لحیم کاری سخت روشی است که در آن دو یا چند قطعه فلزی، بدون ذوب شدن خود قطعات، به کمک فلز پرکننده ای با نقطه ذوب نسبتاً بالا به هم متصل می شوند. در این روش، دما معمولاً بالاتر از ۴۵۰ درجه سانتی گراد است و فلز فیلر در حالت مذاب، در اثر نیروی مویینگی وارد فاصله بین قطعات می شود و پس از سرد شدن، اتصال دائمی ایجاد می کند. در مورد قطعات مسی، این روش به ویژه زمانی انتخاب می شود که اتصال نیازمند استحکام مکانیکی بالا، مقاومت به فشار و دمای کاری زیاد باشد. در سیستم های لوله کشی مسی، به خصوص در مدارهای مبرد، استفاده از Brazing به دلیل اطمینان بیشتر در برابر نشتی و خستگی حرارتی، روش مرسوم و توصیه شده است.

 تفاوت های فنی و حرارتی با لحیم کاری نرم

تفاوت اصلی لحیم کاری سخت و لحیم کاری نرم در دمای کار و نوع فیلر متال است. در لحیم نرم، دمای کار معمولاً کمتر از ۴۵۰ درجه سانتی گراد است و از آلیاژهایی مانند قلع و سرب یا قلع و مس استفاده می شود که برای فشارهای پایین و کاربردهای خانگی مناسب هستند. در مقابل، در Brazing دما بسیار بالاتر است و از آلیاژهای نقره ای یا فسفردار استفاده می شود که استحکام مکانیکی و مقاومت حرارتی بیشتری دارند. از نظر فنی، لحیم نرم بیشتر برای اتصالات کم فشار و غیرحساس مانند برخی اتصالات آب خانگی به کار می رود، در حالی که لحیم کاری سخت برای مدارهای مبرد، سیستم های فشار بالا و لوله کشی صنعتی مناسب است.

 موارد کاربرد در سیستم های لوله کشی و HVAC

در سیستم های لوله کشی مسی و تأسیسات HVAC، لحیم کاری سخت جایگاه ویژه ای دارد. لوله های مسی در مدارهای گاز مبرد، چیلرها، اسپلیت ها و پکیج های برودتی به دلیل تحمل فشار بالا و تغییرات مکرر دما نیازمند اتصالاتی هستند که در برابر نشتی، لرزش و شوک حرارتی مقاوم باشند. Brazing در این حوزه برای اتصال لوله مسی به اتصالات برنجی، شیرآلات، مبدل ها و کویل مسی به طور گسترده مورد استفاده قرار می گیرد. در شبکه های لوله کشی صنعتی نیز، زمانی که سیال تحت فشار، دمای بالا یا شرایط خورنده قرار دارد، استفاده از لحیم کاری سخت نسبت به لحیم نرم گزینه ای مطمئن تر محسوب می شود. علاوه بر این، در ساخت کویل ها، رول مسی، رادیاتورها و مبدل های حرارتی، اتصال دقیق و تمیز قطعات مسی از طریق Brazing یکی از فرآیندهای اصلی تولید است.

 ابزارها و تجهیزات لازم برای لحیم کاری سخت مس

برای اجرای یک اتصال استاندارد و حرفه ای در لحیم کاری سخت، انتخاب و استفاده از ابزارها و تجهیزات مناسب ضروری است. مشعل، نوع گاز، فیلر متال، فلاکس، تجهیزات تمیزکاری و لوازم ایمنی همگی نقش تعیین کننده ای در کیفیت نهایی اتصال دارند. در کار با لوله مسی، ورق مسی، مفتول مسی و میلگرد مسی، باید ابزارهایی انتخاب شوند که توان تأمین حرارت کافی، کنترل شعله و ایجاد گرمایش یکنواخت را داشته باشند. همچنین استفاده از ابزارهای مناسب برای برش، پلیسه گیری و تنظیم فاصله اتصال، روند کار را دقیق تر و ایمن تر می کند و از بروز خطاهای رایج مانند اتصال ناقص یا ایجاد ترک جلوگیری می نماید.

 مشعل ها و نوع گاز مناسب

انتخاب مشعل مناسب یکی از مهم ترین عوامل موفقیت در Brazing است. در لحیم کاری سخت مس، معمولاً از مشعل هایی با گازهایی مانند استیلن، پروپان یا ترکیبات مخصوص Brazing استفاده می شود که توان تولید حرارت بالا و شعله پایدار را دارند. برای لوله های مسی با قطر کوچک تا متوسط، مشعل های پروپانی با نازل مناسب می توانند گرمای کافی را تأمین کنند، اما برای لوله های بزرگ تر یا مقاطع ضخیم تر مانند ورق مسی یا میلگرد مسی، مشعل های استیلنی با شعله قوی تر ترجیح داده می شوند.

 فیلر متال ها (Filler Metals) و انتخاب آنها

فیلر متال یا فلز پرکننده، قلب فرآیند Brazing محسوب می شود. در اتصالات مسی، آلیاژهای متنوعی به عنوان فیلر استفاده می شوند که ترکیبی از مس، نقره، فسفر و روی هستند. انتخاب نوع فیلر متال به کاربرد، دمای کاری، فشار سیستم و نوع سیال بستگی دارد. برای سیستم های HVAC و لوله کشی مبرد، معمولاً از آلیاژهای نقره دار استفاده می شود که نقطه ذوب نسبتاً پایین تری دارند و سیالیت آنها در دمای مناسب بالا است، در حالی که برای برخی اتصالات عمومی، فیلرهای حاوی فسفر بدون نیاز به فلاکس نیز به کار می روند. فیلر مناسب باید با فلز پایه سازگار باشد، دمای کار قابل قبولی داشته باشد و پس از سرد شدن، استحکام مکانیکی و مقاومتی کافی در برابر نشتی فراهم کند. در انتخاب فیلر، توجه به استانداردهای سازنده تجهیزات و توصیه های فنی تولیدکنندگان لوله مسی و کویل مسی نیز اهمیت دارد.

 فلاکس (Flux) و نقش آن در کیفیت اتصال

فلاکس در لحیم کاری سخت نقش حیاتی در کیفیت نهایی اتصال دارد. این ماده به صورت خمیری، مایع یا پودری به کار می رود و وظیفه اصلی آن حذف اکسیدها، جلوگیری از اکسید شدن مجدد سطح و افزایش ترشوندگی فلز فیلر روی سطح مس است. بدون استفاده از فلاکس مناسب، حتی در صورت تأمین دمای کافی، فیلر نمی تواند به خوبی روی سطح پخش شود و اتصال کامل و密ی ایجاد کند. در Brazing لوله های مسی، فلاکس معمولاً قبل از مونتاژ روی سطح بیرونی لوله و سطح داخلی اتصال اعمال می شود تا هنگام گرم شدن، لایه ای محافظ تشکیل دهد. انتخاب فلاکس باید متناسب با نوع فیلر و فلز پایه باشد و پس از پایان کار، باقی مانده آن باید به دقت از روی اتصال پاک شود، زیرا می تواند در طول زمان موجب خوردگی یا تغییر رنگ سطح شود. رعایت دستورالعمل سازنده فلاکس از نظر مقدار مصرف، دما و روش اعمال، برای دستیابی به اتصال استاندارد ضروری است.

 تجهیزات ایمنی و نکات محافظتی

لحیم کاری سخت به دلیل دمای بالا، شعله باز و حضور گازهای مختلف، نیازمند رعایت دقیق نکات ایمنی است. استفاده از عینک محافظ با شیشه مقاوم به حرارت، دستکش نسوز، لباس کار مناسب و کفش ایمنی برای جلوگیری از سوختگی یا آسیب پوستی ضروری است. در محیط کار باید تهویه مناسب برقرار باشد تا گازهای ناشی از سوختن و دود فلاکس به راحتی خارج شود. همچنین وجود کپسول آتش نشانی در نزدیکی محل کار، بررسی نشتی شیلنگ ها و اتصالات مشعل، و رعایت فاصله ایمن از مواد قابل اشتعال از الزامات ایمنی است. در کار با لوله های نصب شده در سقف یا دیوار، باید از محافظ های حرارتی برای جلوگیری از آسیب دیدن عایق ها یا سازه های مجاور استفاده شود. توجه به این موارد باعث می شود فرآیند Brazing علاوه بر کیفیت مناسب، از نظر ایمنی نیز قابل اطمینان باشد.

 مراحل اجرای لحیم کاری سخت در اتصالات مسی

اجرای صحیح Brazing در اتصالات مسی نیازمند رعایت مرحله به مرحله دستورالعمل های فنی است. هر مرحله، از آماده سازی سطح تا سرد شدن و بازرسی نهایی، در کیفیت و دوام اتصال تأثیر مستقیم دارد. در سیستم های لوله کشی مسی، کوچک ترین خطا می تواند منجر به نشتی، کاهش راندمان یا حتی خرابی کامل سیستم شود. بنابراین، تسلط بر مراحل آماده سازی، کنترل فاصله اتصال، گرمایش، تغذیه فیلر و سرد شدن کنترل شده، برای هر تکنسین یا مهندس تأسیسات ضروری است.

 آماده سازی سطح و تمیزکاری لوله

اولین مرحله در لحیم کاری سخت، آماده سازی مناسب سطح لوله مسی و اتصال است. هرگونه آلودگی، اکسید، چربی یا رنگ روی سطح می تواند مانع از ترشوندگی مناسب فیلر شود و اتصال را ضعیف کند. برای تمیزکاری، ابتدا لوله به طول مورد نیاز برش داده می شود و سپس با ابزارهایی مانند ابزار پلیسه گیر، سطح داخلی و خارجی لبه ها صاف و یکنواخت می گردد. پس از آن، استفاده از برس سیمی، سنباده نرم یا پد مخصوص، لایه اکسید را از روی سطح مس حذف می کند تا درخشندگی فلز خام نمایان شود. در صورت وجود چربی یا آلودگی روغنی، استفاده از حلال های مناسب مانند الکل صنعتی یا حلال های ملایم توصیه می شود. پس از تمیزکاری، لوله و اتصال باید بلافاصله مونتاژ شوند تا از تشکیل مجدد اکسید جلوگیری شود.

 کنترل فاصله اتصال (Joint Clearance)

فاصله استاندارد بین لوله و اتصال نقش مهمی در عملکرد capillary و نفوذ فیلر متال دارد. اگر فاصله بیش از حد کم باشد، فیلر نمی تواند به راحتی وارد درز شود و در نتیجه اتصال ناقص می ماند، و اگر فاصله بیش از اندازه زیاد باشد، فیلر در درز باقی نمی ماند و استحکام اتصال کاهش می یابد. به طور معمول، در لوله کشی مسی، فاصله مناسب بین ۰٫۰۵ تا ۰٫۱۵ میلی متر در نظر گرفته می شود، اما این مقدار بسته به استاندارد و نوع فیلر ممکن است تغییر کند. برای دستیابی به این فاصله، استفاده از لوله و اتصالات استاندارد و دقت در برش و پلیسه گیری ضروری است. آزمون خشک کردن اتصال پیش از لحیم کاری، یعنی جا زدن لوله در اتصال بدون استفاده از فلاکس و فیلر، کمک می کند از مناسب بودن فاصله و هم محوری قطعات اطمینان حاصل شود.

 جریان capillary و نحوه ورود فیلر

جریان capillary یا مویینگی، پدیده ای است که باعث می شود فیلر مذاب به صورت خودکار به داخل فاصله بین لوله مسی و اتصال کشیده شود. برای استفاده صحیح از این پدیده، باید فیلر در نقطه ای مناسب و معمولاً کمی دورتر از شعله، در محل اتصال قرار داده شود. هنگامی که دما کافی است، فیلر شروع به ذوب شدن می کند و مانند مایع در درز حرکت می نماید. حرکت دست در تغذیه فیلر باید آرام و پیوسته باشد تا فضای اتصال به طور کامل پر شود و حفره ای باقی نماند. از وارد کردن حجم بیش از حد فیلر باید خودداری کرد، زیرا می تواند باعث ایجاد برجستگی های اضافی و جریان فیلر به بخش های ناخواسته شود. در اتصالات حساس، تغذیه فیلر از چند نقطه دور تا دور اتصال انجام می شود تا از پر شدن کامل همه نواحی اطمینان حاصل گردد.

 سرد شدن، تمیزکاری نهایی و بازرسی اتصال

پس از تکمیل تغذیه فیلر، باید اجازه داد اتصال به صورت طبیعی و تدریجی سرد شود. سرد کردن ناگهانی، مانند استفاده از آب سرد یا هوای فشرده، می تواند باعث ایجاد تنش حرارتی و ترک های ریز در اتصال شود. پس از سرد شدن، باقی مانده فلاکس با استفاده از برس، آب گرم یا مواد پاک کننده مناسب از روی اتصال حذف می شود تا از بروز خوردگی در آینده جلوگیری گردد. سپس اتصال از نظر ظاهری بررسی می شود؛ اتصال خوب باید سطحی یکنواخت، بدون حفره، ترک یا تخلخل با حلقه ای پیوسته از فیلر در اطراف محل اتصال داشته باشد. در سیستم های حساس، آزمون های فشار یا نشتی نیز برای اطمینان از آب بندی کامل انجام می شود.

جمع بندی

لحیم کاری سخت یا Brazing در اتصالات مسی، روشی حرفه ای، مطمئن و استاندارد برای ایجاد اتصال های مقاوم و بادوام در سیستم های لوله کشی، HVAC، کویل مسی و مبدل های حرارتی است. این روش با استفاده از فیلر متال های مناسب، دمای کنترل شده و بهره گیری از پدیده capillary، اتصالی تمیز، فشرده و مقاوم در برابر فشار و دما ایجاد می کند. رعایت اصول آماده سازی سطح، انتخاب صحیح مشعل، گاز، فیلر و فلاکس، و اجرای دقیق مراحل گرم کردن و سرد شدن، باعث می شود از بروز مشکلاتی مانند اتصال ضعیف، اکسید شدن سطح یا نشتی جلوگیری شود. با به کارگیری نکات فنی و ایمنی مطرح شده در این راهنما، می توانید در پروژه های مرتبط با ورق مسی، لوله مسی، مفتول مسی و میلگرد مسی، اتصالاتی استاندارد و قابل اعتماد ایجاد کنید و عمر مفید سیستم های تأسیساتی و برودتی خود را به طور چشمگیری افزایش دهید.

 سوالات متداول درباره لحیم کاری سخت مس

بهترین فیلر متال برای Brazing مس چیست؟

انتخاب بهترین فیلر متال برای Brazing مس به نوع کاربرد، فشار کاری و دمای سیستم بستگی دارد، اما به طور کلی آلیاژهای نقره دار حاوی مس و روی، به دلیل سیالیت مناسب، استحکام بالا و دمای ذوب کنترل شده، گزینه ای ایده آل برای سیستم های HVAC و لوله کشی تحت فشار محسوب می شوند.

آیا برای همه لوله های مسی می توان از لحیم کاری سخت استفاده کرد؟

در اکثر موارد، لحیم کاری سخت برای انواع لوله های مسی، از لوله های نازک تا لوله های ضخیم تر، قابل استفاده است، اما باید به استاندارد و نوع لوله توجه شود.

دمای استاندارد برای اجرای Brazing چقدر است؟

دمای استاندارد برای اجرای Brazing به نوع فیلر متال و ترکیب آلیاژی آن بستگی دارد، اما معمولاً در بازه ای بین ۶۰۰ تا ۸۵۰ درجه سانتی گراد قرار می گیرد.

چگونه از نشتی در اتصالات مسی جلوگیری کنیم؟

برای جلوگیری از نشتی در اتصالات مسی، باید تمامی مراحل Brazing، از آماده سازی سطح تا بازرسی نهایی، با دقت انجام شود.
