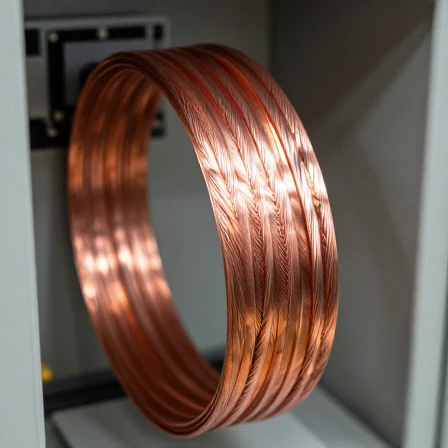

شینه مسی فلکسیبل یا باسبار انعطاف پذیر یکی از تجهیزات نوین و کاربردی در صنعت برق است که به ویژه در تابلوهای برق، سیستم های قدرت، مراکز داده و خطوط انتقال داخل کارخانه کاربرد گسترده ای پیدا کرده است. باسبارهای سنتی از نوع صلب یا یکپارچه هستند و به صورت تسمه های مسی سخت تولید می شوند؛ اما در بسیاری از کاربردها، نیاز به انعطاف پذیری، قابلیت نصب آسان، جذب لرزش، امکان جبران انبساط حرارتی و کاهش استرس مکانیکی باعث شده تولید شینه های فلکسیبل اهمیت ویژه ای پیدا کند. شینه فلکسیبل معمولاً از چندین رشته یا ورق نازک مسی تشکیل می شود که به صورت لمینیت، بافت یا لایه گذاری شده و در نهایت با روکش عایق محافظت می گردد. این ساختار باعث می شود باسبار علاوه بر ظرفیت جریان بالا، قابلیت خم کاری و انعطاف نیز داشته باشد. شینه های انعطاف پذیر به کاهش نویز الکتریکی، کاهش لرزش، بهبود انتقال جریان و افزایش طول عمر اتصالات کمک می کنند. در این مقاله به صورت دقیق و مهندسی، ساختار شینه مسی فلکسیبل، مزایا، عملکرد حرارتی و الکتریکی، انواع روش های تولید، کاربردها و نکات مهم انتخاب آن بررسی می شود. هدف این است که با شناخت کامل، بتوانید بهترین نوع شینه را برای پروژه خود انتخاب کنید.
ساختار و نحوه تولید شینه مسی فلکسیبل
اجزای تشکیل دهنده شینه فلکسیبل
شینه فلکسیبل برخلاف شینه های صلب که از یک قطعه مس یک تکه ساخته می شوند، از چندین لایه نازک یا رشته های مسی ساخته شده است. این رشته ها با روش هایی مانند پرس، جوش گرم، لحیم کاری، فشرده سازی یا لمینیت به یکدیگر متصل می شوند. معمولاً روکش PVC، سیلیکون، اپوکسی یا پلی آمید روی سطح شینه قرار می گیرد تا از تماس الکتریکی و خوردگی جلوگیری شود. ساختار چندلایه باعث می شود شینه ضمن داشتن مقاومت الکتریکی مناسب، انعطاف پذیر باشد و در برابر لرزش و ضربه نیز عملکرد بهتری داشته باشد.
انواع روش های تولید شینه فلکسیبل

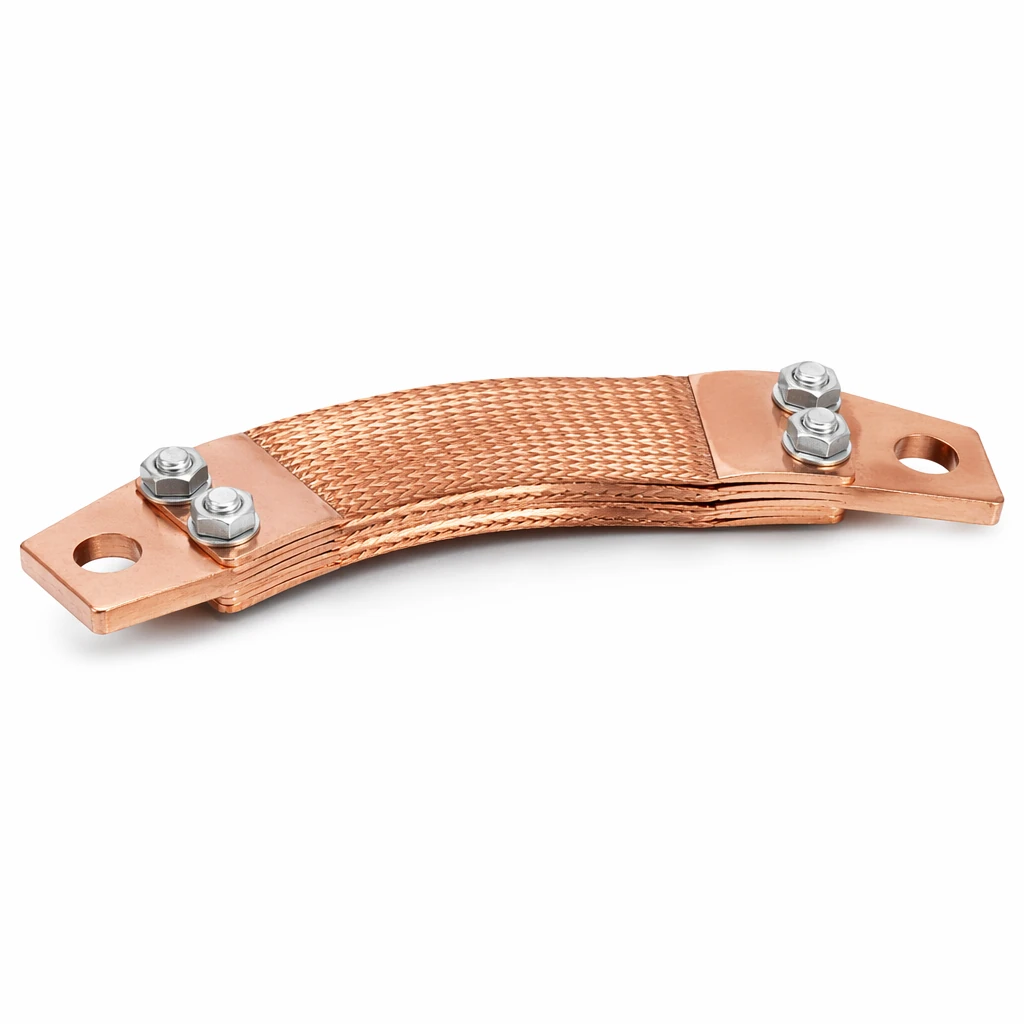

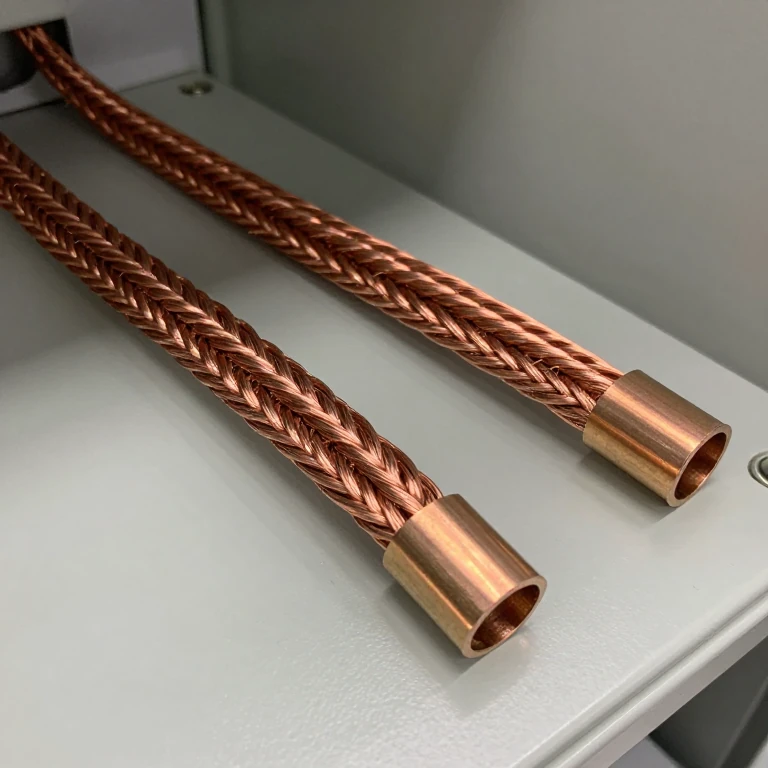

باسبارهای فلکسیبل به چند روش مختلف تولید می شوند. یکی از معروف ترین روش ها، تولید به صورت هادی بافته شده است که در آن رشته های مسی به شکل بافت منظم کنار هم قرار می گیرند و ساختاری شبیه به کابل تخت ایجاد می شود. روش دیگر تولید به صورت لمینیت است که چند ورق بسیار نازک مسی روی هم قرار گرفته و سپس با فشار و حرارت به یک مجموعه یکپارچه اما انعطاف پذیر تبدیل می شوند. شینه فلکسیبل فویلی نیز نوعی دیگر است که از ورق های فویل مسی ساخته می شود و قدرت تحمل جریان بسیار خوبی دارد. این روش های تولید باعث می شود انعطاف و مقاومت مکانیکی شینه نسبت به نوع صلب افزایش یابد.
عملکرد الکتریکی و ویژگی های فنی
رسانایی الکتریکی و جریان دهی
شینه فلکسیبل از مس خالص با رسانایی بالا تولید می شود و توانایی انتقال جریان های سنگین را مشابه شینه های صلب دارد. رشته های نازک مسی باعث می شود جریان به صورت یکنواخت در سطح شینه توزیع شود و اثر پوستی یا کاهش جریان در فرکانس های بالا کمتر دیده شود. این موضوع باعث می شود شینه های انعطاف پذیر گزینه ای مناسب برای کاربردهای قدرت و الکترونیک صنعتی باشند. مقاومت الکتریکی پایین، کاهش افت ولتاژ و توانایی تحمل ضربه های جریان از خصوصیات اصلی آن است.
عملکرد حرارتی و دفع گرما
یکی از ویژگی های مهم شینه فلکسیبل، توزیع حرارتی یکنواخت است. به دلیل وجود لایه های متعدد، گرما در سطح بیشتری توزیع می شود و نقاط داغ یا Hot Spot کمتر ایجاد می شود. این موضوع عمر مفید شینه و اتصالات را افزایش می دهد. البته وجود روکش روی شینه باعث کاهش اندک در تبادل حرارتی می شود؛ اما مزیت ضدخوردگی و ایمنی بیشتر آن معمولاً این کاهش جزئی را جبران می کند. در کل، شینه فلکسیبل تحمل دمایی بالایی دارد و بسیاری از انواع آن تا ۱۰۵ درجه سانتی گراد یا بیشتر قابل استفاده هستند.
مزایا و تفاوت های شینه فلکسیبل نسبت به شینه صلب
انعطاف پذیری و امکان نصب آسان
یکی از اصلی ترین مزیت های شینه فلکسیبل، سهولت نصب و قابلیت خم کاری آن است. در تابلوهای برق که فضا محدود است یا نیاز به تغییر زاویه و مسیر وجود دارد، استفاده از شینه صلب سخت و زمان بر است. اما شینه فلکسیبل به راحتی نصب می شود و نیازی به عملیات خم کاری دقیق ندارد. این انعطاف پذیری همچنین باعث کاهش فشار مکانیکی روی اتصالات می شود.
کاهش لرزش، تنش مکانیکی و نویز
در سیستم هایی که موتورهای الکتریکی، ژنراتورها یا دستگاه های صنعتی لرزش ایجاد می کنند، استفاده از شینه صلب ممکن است به مرور زمان باعث آسیب یا شکستن اتصالات شود. شینه فلکسیبل با جذب لرزش و کاهش تنش مکانیکی از آسیب دیدن اتصالات جلوگیری می کند. این ویژگی باعث افزایش طول عمر تابلو و تجهیزات متصل به آن می شود. علاوه بر این، ساختار چندلایه باعث کاهش نویز الکتریکی می شود و گزینه ای مناسب برای تجهیزات الکترونیکی حساس است.
کاربردهای شینه مسی فلکسیبل
استفاده در تابلوهای فشار ضعیف و مراکز داده
در تابلوهای برق فشار ضعیف، مراکز داده، UPSها و سیستم های برق اضطراری، شینه فلکسیبل به دلیل نصب آسان و تحمل جریان بالا گزینه ای بسیار کاربردی است. در این تابلوها گاهی نیاز است باسبارها در فضای محدود یا بین چند سطح مختلف عبور کنند، بنابراین شینه های انعطاف پذیر بهترین انتخاب هستند. همچنین در مراکز داده که ارتعاش تجهیزات وجود دارد، شینه فلکسیبل باعث افزایش پایداری سیستم می شود.
استفاده در صنایع سنگین و تجهیزات قدرت
در صنایع فولاد، پتروشیمی، نیروگاه ها و خطوط تولید، استفاده از شینه فلکسیبل امری رایج است. این شینه ها برای اتصال ترانسفورماتورها، ژنراتورها، سوییچ گیرها و کلیدهای قدرت ایده آل هستند. انعطاف پذیری باعث می شود کابلینگ قدرت در محیط هایی با لرزش شدید ایمن تر انجام شود. همچنین در سیستم های باس داکت، ماشین آلات CNC و اینورترهای قدرت نیز از شینه فلکسیبل به دلیل تحمل جریان بالا و کاهش تنش مکانیکی استفاده می شود.
جمع بندی
شینه مسی فلکسیبل نوعی باسبار مدرن و کاربردی است که به دلیل ساختار چندلایه و انعطاف پذیر خود در بسیاری از پروژه های برق جایگزین مناسبی برای شینه های صلب شده است. این شینه ها با داشتن رسانایی بالا، تحمل جریان مناسب، جذب لرزش، کاهش تنش مکانیکی و نصب آسان، گزینه ای ایده آل برای تابلوهای برق، مراکز داده، تجهیزات قدرت و صنایع سنگین هستند. ویژگی هایی مانند مقاومت در برابر خوردگی، طول عمر زیاد و قدرت تحمل حرارت بالا باعث شده این نوع شینه در پروژه های صنعتی و حساس کاربرد گسترده ای داشته باشد. انتخاب درست شینه فلکسیبل براساس سطح مقطع، کیفیت روکش و نوع اتصال می تواند عملکرد سیستم را به طور قابل توجهی بهبود دهد و ایمنی و پایداری تجهیزات را تضمین کند.
سوالات متداول
آیا شینه فلکسیبل می تواند جایگزین شینه صلب شود؟
در بسیاری از کاربردها بله، اما در جریان های بسیار بالا یا محیط هایی که نیاز به مقاومت مکانیکی زیاد است شینه صلب همچنان استفاده می شود.
آیا شینه فلکسیبل حرارت را خوب دفع می کند؟
به دلیل ساختار چندلایه، توزیع حرارتی بهتر انجام می شود اما وجود روکش ممکن است کمی توان دفع حرارت را کاهش دهد. با انتخاب سطح مقطع مناسب این مشکل برطرف می شود.
عمر مفید شینه فلکسیبل چقدر است؟
اگر جنس مس و روکش باکیفیت باشد و اتصال به درستی انجام شود، شینه فلکسیبل می تواند سال ها بدون مشکل در تابلوها و تجهیزات قدرت کار کند.
