مواد کاهنده مقاومت چاه ارت و نقش آن ها در کنار صفحه مسی

سیستم ارتینگ یکی از مهم ترین اجزای ایمنی در تأسیسات الکتریکی است. کاهش مقاومت چاه ارت و ایجاد یک مسیر مطمئن برای عبور جریان های نشتی، صاعقه و خطاهای الکتریکی، از ملزومات حفظ سلامت تجهیزات و جلوگیری از خطر برق گرفتگی محسوب می شود. در طراحی چاه ارت، استفاده از صفحه مسی یکی از رایج ترین روش ها به عنوان الکترود اصلی است. اما عملکرد صفحه مسی تنها زمانی مطلوب خواهد بود که مقاومت خاک در اطراف آن کاهش یابد. از آنجاست که استفاده از مواد کاهنده مقاومت یا Backfill Material نقش بسیار مهمی پیدا می کند. این مواد با ایجاد محیطی یکنواخت و با مقاومت پایین در اطراف صفحه مسی، باعث کاهش چشمگیر مقاومت اتصال زمین می شوند. در بسیاری از خاک ها مانند خاک های سنگلاخی، خشک، شنی یا مناطقی با املاح کم، حتی استفاده از صفحه مسی بزرگ نیز قادر به تأمین مقاومت استاندارد زیر ۲ یا ۳ اهم نخواهد بود. به همین دلیل مواد کاهنده به عنوان یک جزء مکمل، بسیار ضروری هستند. در این مقاله، اصول عملکرد مواد کاهنده، انواع آن ها، مزایا، استانداردهای مرتبط و نقش کلیدی آن ها در افزایش راندمان صفحه مسی را به طور کامل بررسی می کنیم تا یک راهنمای جامع برای متخصصان صنعت برق ارائه شود.

ماهیت مواد کاهنده مقاومت چاه ارت

تعریف و سازوکار عملکرد مواد کاهنده

مواد کاهنده مقاومت موادی هستند که به صورت ترکیبات پودری، معدنی، ژلی یا رسی در اطراف صفحه مسی ریخته می شوند و مقاومتی بسیار کمتر از خاک طبیعی دارند. این مواد ضمن حفظ رطوبت، یک محیط دائمی با رسانایی بالا ایجاد می کنند. نقش اصلی آن ها کاهش مقاومت ویژه خاک و فراهم کردن مسیر مناسب برای هدایت جریان به لایه های زیرین زمین است. ترکیبات این مواد معمولاً شامل بنتونیت، کربن فعال، نمک های معدنی پایدار، مواد ژلی و رسانا است.

انواع رایج مواد کاهنده در صنعت ارتینگ

مواد کاهنده به طور کلی در دسته های مختلفی قرار می گیرند. بنتونیت یکی از رایج ترین مواد است که توانایی فوق العاده در حفظ رطوبت دارد و پس از ترکیب با آب، تبدیل به یک ماده خمیری و رسانا می شود. خاک کربنی یا Graphite Compound نیز یکی از پرکاربردترین مواد است که رسانایی الکتریکی بسیار بالا و پایداری بلندمدت دارد. مواد کاهنده ژلی نوع دیگری هستند که پس از فعال سازی با آب، در اطراف صفحه مسی حالت ژل پایدار ایجاد می کنند و در جلوگیری از خشک شدن خاک بسیار مؤثرند. همچنین ترکیبات ترکیبی که شامل مخلوط مواد رسی، کربنی، مواد معدنی و افزودنی های شیمیایی پایدار هستند نیز به عنوان مواد حرفه ای و صنعتی شناخته می شوند.

نقش مواد کاهنده در ارتقای عملکرد صفحه مسی

ایجاد محیط یکنواخت و پایدار برای تماس الکتریکی

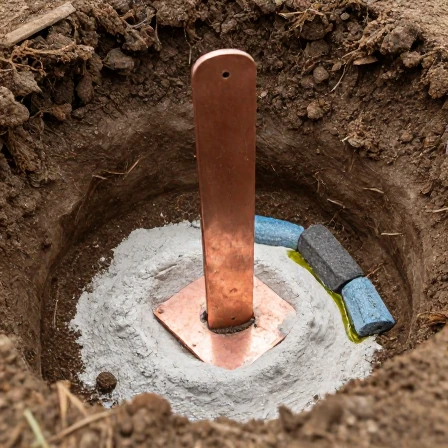

صفحه مسی به عنوان الکترود اصلی در چاه ارت، زمانی بهترین عملکرد خود را نشان می دهد که تماس مؤثر و یکنواخت با خاک داشته باشد. در بسیاری از خاک ها به دلیل وجود سنگ، ماسه، لایه های سخت و کمبود رطوبت، این تماس یکنواخت برقرار نشده و مقاومت چاه افزایش می یابد. مواد کاهنده با پر کردن تمام فضای اطراف صفحه مسی، یک محیط یکنواخت ایجاد می کنند که همواره مرطوب و رسانا باقی می ماند. این ویژگی کمک می کند جریان های نشتی و صاعقه با کمترین مقاومت ممکن به زمین منتقل شوند.

نقش مواد کاهنده در جلوگیری از خشک شدن خاک

خشک شدن خاک یکی از مهم ترین عوامل افزایش مقاومت چاه ارت است. بسیاری از مناطق کشور دارای خاک خشک یا نیمه خشک هستند و در فصل تابستان مقاومت خاک به طور محسوس افزایش می یابد. مواد کاهنده مانند بنتونیت قابلیت جذب و نگهداری آب را دارند و می توانند رطوبت را برای مدت طولانی در اطراف شینه و صفحه مسی حفظ کنند. این خاصیت باعث می شود مقاومت چاه حتی در فصل های گرم نیز ثابت بماند و عملکرد سیستم ارت دچار نوسان نشود.

استانداردهای مرتبط با مواد کاهنده و ارتینگ

استانداردهای بین المللی معتبر

چاه ارت و مواد کاهنده مورد استفاده در آن باید مطابق با استانداردهایی مانند IEC 62561، IEEE 80 و BS 7430 طراحی شوند. این استانداردها معیارهایی مانند مقاومت ویژه مواد، میزان رسانایی، پایداری شیمیایی، عدم خوردگی صفحه مسی، میزان انبساط و کیفیت عملکرد در شرایط مرطوب و خشک را تعیین می کنند. هدف استانداردها این است که مواد مورد استفاده، عملکردی پایدار و بدون افت کیفیت در بلندمدت داشته باشند.

الزامات فنی در سازگاری مواد کاهنده با صفحه مسی

یکی از نکات مهم در استانداردهای ارتینگ، سازگاری شیمیایی مواد با صفحه مسی است. برخی مواد اگر دارای ترکیبات اسیدی یا خورنده باشند، باعث خوردگی الکترود مسی می شوند و عمر مفید چاه را کاهش می دهند. مواد کاهنده استاندارد باید کاملاً خنثی بوده و هیچ واکنش مضر با مس نداشته باشند. همچنین اندازه ذرات باید به گونه ای باشد که تراکم مناسبی ایجاد شود و نفوذ آب به خوبی صورت بگیرد. این عوامل باعث تضمین عملکرد بلندمدت شینه و صفحه مسی در سیستم ارت خواهند شد.

روش استفاده صحیح از مواد کاهنده در چاه ارت

مراحل اجرای استاندارد چاه ارت با مواد کاهنده

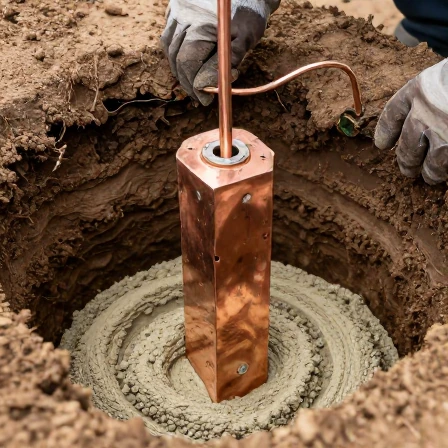

برای اجرای اصولی چاه ارت ابتدا چاه با عمق و ابعاد مناسب حفر می شود. سپس صفحه مسی به صورت عمودی یا افقی در مکان مناسب قرار گرفته و سیم ارت به آن جوش داده می شود. مواد کاهنده باید به صورت لایه ای و یکنواخت در اطراف صفحه ریخته شود. بسته به نوع ماده، ممکن است نیاز به ترکیب با آب قبل از مصرف وجود داشته باشد. پس از ریختن مواد، عملیات آب ریزی کامل انجام می شود تا ماده کاملاً فشرده و یکپارچه گردد. در نهایت چاه با خاک مناسب و کمی رسی پر شده و تست اولیه مقاومت زمین انجام می شود.

نقش رطوبت و میزان ترکیب مواد با آب

همان طور که مواد کاهنده توانایی حفظ آب را دارند، میزان صحیح آب دهی نیز اهمیت دارد. اگر آب کم باشد، مواد به درستی فعال نمی شوند و کارایی کاهش می یابد. اگر آب بیش از حد باشد، احتمال جدا شدن لایه ها و از دست دادن شکل یکنواخت وجود دارد. بنابراین مقدار مناسب آب باید مطابق با دستورالعمل تولیدکننده باشد. معمولاً مواد رسی مانند بنتونیت نیاز به آب بیشتری دارند، در حالی که مواد ژلی و کربنی با مقدار کمتر فعال می شوند.

جمع بندی

مواد کاهنده مقاومت چاه ارت یکی از اجزای اساسی سیستم های ارتینگ هستند که با کاهش مقاومت ویژه خاک، عملکرد صفحه مسی را به طور چشمگیری بهبود می بخشند. این مواد با ساختار رسی، کربنی یا ژلی خود محیطی یکنواخت و مرطوب ایجاد می کنند که مقاومت چاه حتی در شرایط آب وهوایی سخت نیز ثابت بماند. استانداردهای IEC و IEEE بر سازگاری شیمیایی، رسانایی و پایداری این مواد تأکید دارند و رعایت دستورالعمل های اجرایی باعث افزایش ایمنی و راندمان سیستم ارت می شود. با انتخاب صحیح مواد کاهنده و اجرای اصولی چاه ارت، می توان حداکثر ایمنی الکتریکی را تضمین کرده و از تجهیزات حساس در برابر خطاهای الکتریکی محافظت کرد.
