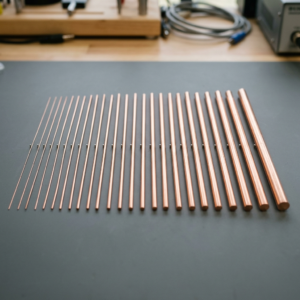

راهنمای جامع انتخاب قطر و گرید مناسب میلگرد مسی برای پروژه های صنعتی

انتخاب صحیح میلگرد مسی یکی از تصمیمات کلیدی در هر پروژه صنعتی است که بر عملکرد، ایمنی و هزینه های بلندمدت تأثیر مستقیم می گذارد. مس به دلیل رسانایی الکتریکی و حرارتی فوق العاده، مقاومت به خوردگی و خواص مکانیکی مطلوب، به عنصری حیاتی در صنایع برق، الکترونیک، ساخت وساز و ماشین سازی تبدیل شده است. با این حال، طیف گسترده ای از گریدها و قطرهای موجود، انتخاب بهینه را بدون دانش فنی کافی دشوار می کند. در این راهنما، ما به بررسی دقیق پارامترهای مؤثر بر انتخاب میلگرد مسی صنعتی، از جمله رسانایی الکتریکی، استحکام مکانیکی، شرایط محیطی و استانداردهای بین المللی می پردازیم تا مهندسان، طراحان و پیمانکاران بتوانند بهترین گزینه را برای نیازهای پروژه های خود انتخاب کنند.

 اهمیت انتخاب صحیح میلگرد مسی در پروژه های صنعتی

انتخاب درست میلگرد مسی در پروژه های صنعتی فراتر از یک تصمیم ساده خرید است و تأثیرات عمیقی بر عملکرد کلی سیستم، ایمنی و اقتصادی پروژه دارد. این عنصر اساسی در سیستم های انتقال و توزیع برق، تابلوهای فرمان، تجهیزات ارتینگ و سایر کاربردهای الکتریکی و مکانیکی، نقش محوری ایفا می کند. هرگونه اشتباه در انتخاب قطر یا گرید، می تواند منجر به کاهش راندمان، افزایش هزینه های عملیاتی و حتی بروز حوادث ناگوار شود. به همین دلیل، درک کامل پارامترهای مؤثر و الزامات فنی پروژه، برای مهندسان و پیمانکاران کاملاً ضروری است.

  تأثیر قطر میلگرد بر عملکرد الکتریکی

قطر میلگرد مسی مستقیماً بر ظرفیت حمل جریان الکتریکی و میزان افت ولتاژ در سیستم تأثیر می گذارد. هرچه قطر میلگرد بیشتر باشد، سطح مقطع بزرگ تر شده و مقاومت الکتریکی آن کاهش می یابد. این کاهش مقاومت به معنای توانایی حمل جریان بالاتر با تولید گرمای کمتر و افت ولتاژ ناچیز است که برای حفظ پایداری سیستم های الکتریکی بسیار حیاتی است. انتخاب قطر مناسب میلگرد مسی باید بر اساس محاسبات دقیق جریان نامی، جریان اتصال کوتاه و دمای محیط انجام شود تا از داغ شدن بیش از حد و اتلاف انرژی جلوگیری شود.

نقش گرید مس در دوام و طول عمر

گرید میلگرد مسی مشخص کننده خلوص و ترکیبات آلیاژی آن است که مستقیماً بر خواص مکانیکی، مقاومت به خوردگی و رسانایی الکتریکی اثر می گذارد. گریدهای مختلف مس، ویژگی های متفاوتی در برابر تنش های مکانیکی، دماهای بالا و عوامل محیطی نشان می دهند. انتخاب گرید مناسب تضمین می کند که میلگرد در طول عمر پروژه، عملکرد مطلوب خود را حفظ کرده و در برابر فرسودگی، ترک خوردگی یا تغییر شکل، مقاومت کافی داشته باشد.

 هزینه های ناشی از انتخاب نادرست

انتخاب نادرست قطر یا گرید میلگرد مسی می تواند هزینه های پنهان و آشکاری را به پروژه تحمیل کند. در کوتاه مدت، انتخاب میلگرد ارزان تر یا با مشخصات نامناسب ممکن است هزینه اولیه را کاهش دهد، اما در بلندمدت، با افزایش مصرف انرژی ناشی از افت ولتاژ، نیاز به تعویض زودهنگام به دلیل خرابی، و حتی خسارات ناشی از حوادث احتمالی، هزینه های بسیار بیشتری را در پی خواهد داشت. این هزینه ها شامل هزینه های عملیاتی، نگهداری و حتی جریمه های ناشی از عدم رعایت استانداردها می شود.

 آشنایی با گریدهای مختلف میلگرد مسی

مس در گریدهای مختلفی تولید می شود که هر یک دارای خواص منحصربه فردی هستند و برای کاربردهای خاصی بهینه شده اند. تفاوت اصلی بین این گریدها در میزان خلوص مس و وجود عناصر آلیاژی جزئی است که می تواند بر رسانایی الکتریکی، استحکام مکانیکی، قابلیت ماشین کاری و مقاومت به خوردگی تأثیر بگذارد. شناخت این تفاوت ها برای انتخاب میلگرد مسی مناسب با الزامات دقیق پروژه، بسیار حیاتی است. این دانش به مهندسان کمک می کند تا بر اساس نیازهای الکتریکی، حرارتی یا مکانیکی، بهترین گزینه را انتخاب کنند.

گرید C11000 و کاربردهای آن

گرید مس C11000 که به نام ETP (Electrolytic Tough Pitch) نیز شناخته می شود، یکی از پرکاربردترین و شناخته شده ترین گریدهای مس است. این گرید دارای خلوص بالای مس (حدود 99.9%) است که منجر به رسانایی الکتریکی و حرارتی فوق العاده ای می شود. وجود مقدار کمی اکسیژن در ترکیب آن، تأثیر ناچیزی بر رسانایی دارد اما ممکن است در فرآیندهای جوشکاری در حضور هیدروژن، مشکلاتی ایجاد کند. این گرید عمدتاً برای کاربردهای الکتریکی که نیاز به رسانایی بالا دارند، مانند شینه های برق (باسبار)، قطعات سوئیچ گیر، سیم پیچ ها و سایر اجزای رسانا در تجهیزات الکتریکی استفاده می شود.

گرید C10200 و ویژگی های فنی

گرید مس C10200 که به OFHC (Oxygen-Free High Conductivity) نیز معروف است، یک گرید مس با خلوص بسیار بالا (حداقل 99.95%) و بدون اکسیژن یا با میزان اکسیژن بسیار ناچیز است. حذف اکسیژن از این گرید، علاوه بر حفظ رسانایی الکتریکی فوق العاده، مقاومت آن را در برابر تردی هیدروژنی (hydrogen embrittlement) افزایش می دهد. این ویژگی باعث می شود که میلگرد مسی C10200 برای کاربردهایی که شامل جوشکاری یا لحیم کاری در محیط های حاوی هیدروژن هستند، ایده آل باشد.

 مقایسه مس اکسیژن دار و بدون اکسیژن

تفاوت اصلی بین مس اکسیژن دار (مانند C11000) و مس بدون اکسیژن (مانند C10200) در میزان اکسیژن موجود در ساختار فلز است. مس اکسیژن دار حاوی مقادیر کمی اکسیژن است که در برخی فرآیندهای حرارتی و جوشکاری، می تواند با هیدروژن واکنش داده و باعث ایجاد حفره ها و کاهش استحکام (تردی هیدروژنی) شود. این موضوع در کاربردهایی که در معرض دماهای بالا و اتمسفر کاهنده قرار دارند، اهمیت پیدا می کند.

 نحوه تعیین قطر مناسب میلگرد مسی

تعیین قطر مناسب میلگرد مسی یکی از مهم ترین مراحل در طراحی سیستم های الکتریکی و مکانیکی است. این انتخاب باید بر اساس چندین عامل کلیدی از جمله جریان عبوری، افت ولتاژ مجاز، دمای محیط و الزامات مکانیکی انجام شود. یک اشتباه در این مرحله می تواند منجر به داغ شدن بیش از حد، اتلاف انرژی، کاهش راندمان و حتی خطرات ایمنی شود. بنابراین، رویکردی مهندسی و دقیق برای محاسبه و انتخاب قطر، کاملاً ضروری است.

 محاسبه سطح مقطع بر اساس جریان عبوری

مهم ترین عامل در تعیین قطر میلگرد مسی، میزان جریان الکتریکی است که قرار است از آن عبور کند. برای جلوگیری از گرم شدن بیش از حد و اتلاف توان، سطح مقطع میلگرد باید به گونه ای انتخاب شود که چگالی جریان (آمپر بر میلی متر مربع) در محدوده مجاز قرار گیرد. این چگالی جریان بسته به نوع نصب، عایق بندی و دمای محیط می تواند متغیر باشد. جداول و استانداردهای مربوط به ظرفیت حمل جریان (ampacity) برای مواد مختلف و شرایط متفاوت، راهنمای اصلی در این محاسبات هستند.

در نظر گرفتن افت ولتاژ و مقاومت

علاوه بر ظرفیت حمل جریان، افت ولتاژ مجاز نیز یک فاکتور حیاتی در تعیین قطر مناسب میلگرد مسی است. با عبور جریان از میلگرد، به دلیل مقاومت الکتریکی، مقداری از ولتاژ از دست می رود. این افت ولتاژ می تواند بر عملکرد تجهیزات حساس الکترونیکی تأثیر منفی بگذارد. برای مدارهای طولانی تر، افزایش قطر میلگرد به منظور کاهش مقاومت و افت ولتاژ ضروری است تا ولتاژ در نقطه مصرف در محدوده قابل قبول باقی بماند.

تأثیر شرایط محیطی بر انتخاب قطر

شرایط محیطی نظیر دمای محیط، تهویه، و میزان تابش خورشید نیز بر ظرفیت حمل جریان میلگرد مسی تأثیرگذار است. در محیط های با دمای بالا یا تهویه نامناسب، ظرفیت حمل جریان میلگرد کاهش می یابد و برای جبران این کاهش، ممکن است نیاز به انتخاب قطر بزرگ تر باشد. این امر به این دلیل است که در دماهای بالاتر، مقاومت الکتریکی مس افزایش یافته و گرمای بیشتری تولید می شود.

بررسی مشخصات مکانیکی و الکتریکی میلگرد مسی

میلگرد مسی در کاربردهای صنعتی، علاوه بر وظیفه انتقال جریان الکتریکی، اغلب تحت تنش های مکانیکی مختلف نیز قرار می گیرد. به همین دلیل، درک جامع از خواص مکانیکی و الکتریکی آن برای انتخاب بهینه اهمیت ویژه ای دارد. این مشخصات شامل رسانایی الکتریکی، استحکام کششی، مقاومت تسلیم و انعطاف پذیری می شود که هر یک نقش تعیین کننده ای در عملکرد و دوام میلگرد در محیط عملیاتی دارند.

رسانایی الکتریکی (IACS)

رسانایی الکتریکی، مهم ترین ویژگی میلگرد مسی الکتریکی است و معمولاً بر حسب درصد IACS (International Annealed Copper Standard) بیان می شود. مس خالص آنیل شده به عنوان مرجع، 100% IACS در نظر گرفته می شود. گریدهای مختلف مس، رسانایی های متفاوتی دارند؛ به عنوان مثال، گرید مس C11000 معمولاً رسانایی بالای 100% IACS را نشان می دهد. هرچه این درصد بالاتر باشد، میلگرد توانایی بهتری در انتقال جریان با حداقل تلفات و گرمای کمتر خواهد داشت.

استحکام کششی و مقاومت تسلیم

استحکام کششی و مقاومت تسلیم، خواص مکانیکی هستند که توانایی میلگرد مسی را در تحمل نیروهای کششی و تغییر شکل پلاستیک بدون شکستگی یا تغییر شکل دائمی نشان می دهند. این مشخصات برای کاربردهایی که میلگرد تحت بارهای مکانیکی، ارتعاشات یا تنش های حرارتی قرار می گیرد، بسیار مهم است. گریدهای مختلف مس و همچنین عملیات حرارتی انجام شده بر روی آن ها، می توانند این خواص را به میزان قابل توجهی تغییر دهند.

 انعطاف پذیری و قابلیت ماشین کاری

انعطاف پذیری یا شکل پذیری میلگرد مسی نشان دهنده توانایی آن برای تغییر شکل بدون شکستگی است که در فرآیندهای ساخت و نصب اهمیت دارد. قابلیت ماشین کاری نیز به سهولت برش، سوراخ کاری و سایر عملیات ماشین کاری روی میلگرد اشاره دارد. این ویژگی ها می توانند بر هزینه و زمان تولید قطعات از میلگرد مسی تأثیر بگذارند. گریدهای مختلف مس و حالات مختلف حرارتی (مانند آنیل شده یا سخت شده) خواص متفاوتی در این زمینه ها دارند.

 جمع بندی

انتخاب میلگرد مسی مناسب برای پروژه های صنعتی یک فرآیند پیچیده است که نیازمند درک دقیق از خواص الکتریکی، مکانیکی و حرارتی مس، و همچنین آشنایی با گریدهای مختلف و استانداردهای مربوطه است. تعیین قطر مناسب میلگرد مسی بر اساس جریان عبوری، افت ولتاژ و شرایط محیطی، در کنار انتخاب گرید مس C11000 یا سایر گریدهای بهینه، از عوامل حیاتی در موفقیت پروژه محسوب می شود. از ورق مسی تا مفتول مسی و از لوله مسی تا میلگرد مسی، هر محصول مسی باید با دقت و بر اساس نیازهای خاص خود انتخاب شود.

 سوالات متداول

کدام گرید مس برای سیستم ارتینگ مناسب تر است؟

برای سیستم های ارتینگ (زمین)، معمولاً گریدهایی از مس با خلوص بالا و رسانایی الکتریکی عالی مانند گرید مس C11000 مناسب هستند. این گریدها به دلیل مقاومت کم در برابر جریان الکتریکی، به خوبی می توانند جریان های خطا را به زمین منتقل کنند. مقاومت به خوردگی مس نیز در این کاربردها بسیار حائز اهمیت است.

چگونه قطر مناسب میلگرد مسی را محاسبه کنیم؟

قطر مناسب میلگرد مسی بر اساس جریان نامی عبوری، حداکثر افت ولتاژ مجاز، دمای محیط و طول میلگرد محاسبه می شود. این محاسبات شامل استفاده از فرمول های مقاومت و قوانین اهم، و همچنین مراجعه به جداول ظرفیت حمل جریان (ampacity charts) و عوامل تصحیح استانداردهای مربوطه است.

تفاوت میلگرد مسی با باسبار مسی چیست؟

میلگرد مسی معمولاً دارای مقطع گرد (دایره ای) یا مربعی است و در طول های استاندارد تولید می شود. باسبار مسی (busbar) اما دارای مقطع مستطیلی یا تخت است و عمدتاً برای توزیع جریان های بالا در تابلوهای برق، سوئیچ گیرها و مراکز کنترل موتور استفاده می شود. هرچند هر دو از مس خالص ساخته می شوند، شکل هندسی و کاربرد اصلی آن ها متفاوت است.
