جدول استاندارد AWG برای انتخاب سایز سیم و کابل مسی

در سیستم های الکتریکی انتخاب سایز مناسب سیم و کابل یکی از مهم ترین عوامل در ایمنی، کارایی و طول عمر تجهیزات به شمار می رود. اگر سطح مقطع سیم کمتر از مقدار مورد نیاز انتخاب شود، عبور جریان باعث افزایش دما و در نهایت آسیب به عایق و حتی آتش سوزی خواهد شد. از سوی دیگر، انتخاب سیم با سطح مقطع بیش از حد نیز باعث افزایش هزینه های پروژه می شود. برای جلوگیری از چنین مشکلاتی استانداردهای مختلفی برای تعیین سایز سیم و کابل تدوین شده اند که یکی از شناخته شده ترین آن ها استاندارد AWG است. AWG که مخفف عبارت American Wire Gauge است، یک سیستم استاندارد آمریکایی برای مشخص کردن قطر و سطح مقطع سیم های مسی محسوب می شود. این استاندارد در بسیاری از تجهیزات الکتریکی، الکترونیکی و صنعتی مورد استفاده قرار می گیرد و به مهندسان کمک می کند تا بر اساس جریان مورد نیاز و شرایط نصب، سایز مناسب سیم را انتخاب کنند. در این مقاله ساختار استاندارد AWG، نحوه خواندن جدول آن، تبدیل به واحدهای متریک و کاربرد آن در انتخاب سیم و کابل مسی بررسی می شود.

آشنایی با استاندارد AWG و مفهوم آن

تعریف استاندارد AWG

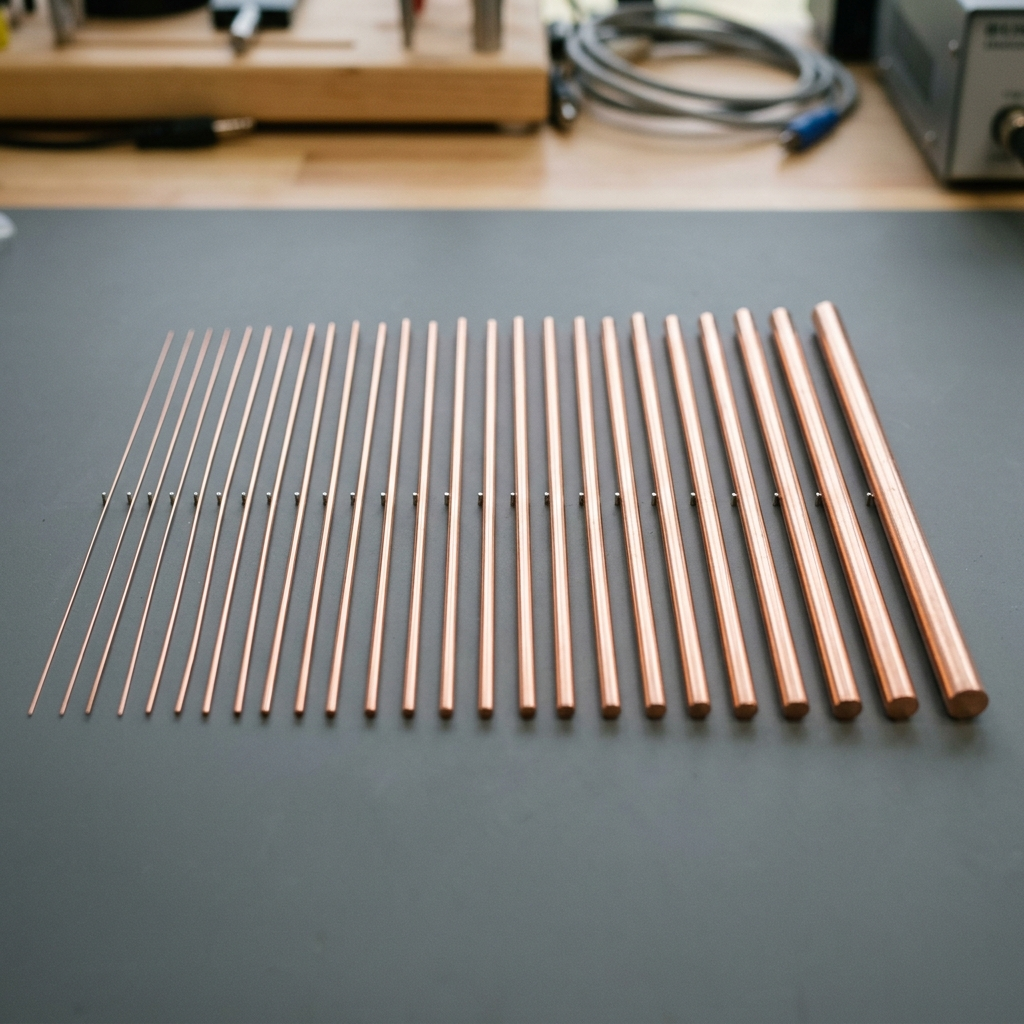

استاندارد AWG سیستمی برای تعیین قطر سیم های رسانا است که در آن هر عدد نشان دهنده یک اندازه مشخص از سیم می باشد. نکته مهم در این سیستم این است که با افزایش عدد AWG قطر سیم کاهش پیدا می کند. به عنوان مثال سیم AWG 10 از سیم AWG 20 ضخیم تر است. این سیستم در قرن نوزدهم در آمریکا توسعه یافت تا یک روش یکسان برای تعیین قطر سیم های فلزی ایجاد شود. در سیستم AWG هر سایز سیم دارای قطر مشخص، سطح مقطع معین و مقاومت الکتریکی خاصی است که در جدول استاندارد درج شده است. این اطلاعات به مهندسان کمک می کند تا بر اساس مقدار جریان و طول مسیر، مناسب ترین سیم را انتخاب کنند.

اهمیت استفاده از استاندارد AWG در پروژه های الکتریکی

استفاده از استاندارد AWG باعث می شود تمامی تولیدکنندگان و طراحان سیستم های الکتریکی از یک مرجع واحد برای تعیین اندازه سیم استفاده کنند. این موضوع موجب هماهنگی در طراحی، تولید و نصب تجهیزات الکتریکی می شود. در پروژه هایی مانند سیستم های ارتینگ، تابلوهای برق، تجهیزات صنعتی و حتی سیم کشی ساختمان ها، انتخاب صحیح سایز سیم اهمیت زیادی دارد. استاندارد AWG با ارائه اطلاعات دقیق درباره قطر، سطح مقطع و مقاومت سیم ها، امکان محاسبه افت ولتاژ و ظرفیت عبور جریان را فراهم می کند و در نتیجه از بروز مشکلات فنی جلوگیری می شود.

ساختار جدول استاندارد AWG

اطلاعات موجود در جدول AWG

جدول استاندارد AWG معمولاً شامل چند پارامتر مهم است که به انتخاب دقیق سیم کمک می کند. مهم ترین اطلاعات موجود در این جدول شامل شماره AWG، قطر سیم، سطح مقطع سیم و مقاومت الکتریکی آن در واحد طول است. قطر سیم معمولاً بر حسب میلی متر یا اینچ بیان می شود و سطح مقطع نیز بر حسب میلی متر مربع یا circular mil نمایش داده می شود. این اطلاعات به مهندسان کمک می کند تا ظرفیت عبور جریان سیم را تخمین بزنند. همچنین در برخی جداول مقدار جریان مجاز نیز ذکر شده است که برای طراحی سیستم های الکتریکی بسیار مفید است.

نحوه خواندن جدول AWG

برای استفاده از جدول AWG ابتدا باید مقدار جریان مورد نیاز در مدار مشخص شود. سپس با مراجعه به جدول، سایزی از سیم انتخاب می شود که بتواند این جریان را بدون ایجاد حرارت بیش از حد منتقل کند. به طور معمول سیم هایی با قطر بیشتر دارای مقاومت کمتر هستند و می توانند جریان بیشتری را عبور دهند. بنابراین در جدول AWG هرچه عدد کوچکتر باشد، سیم ضخیم تر و ظرفیت عبور جریان بیشتر خواهد بود. در پروژه های عملی معمولاً علاوه بر جریان، عواملی مانند طول کابل، شرایط محیطی و نوع عایق نیز در انتخاب سایز سیم در نظر گرفته می شوند.

تبدیل AWG به میلی متر مربع

اهمیت تبدیل واحد در پروژه های مهندسی

در بسیاری از کشورها از سیستم متریک برای بیان اندازه سیم استفاده می شود و سطح مقطع سیم ها بر حسب میلی متر مربع مشخص می گردد. اما بسیاری از تجهیزات وارداتی یا استانداردهای بین المللی از سیستم AWG استفاده می کنند. به همین دلیل مهندسان و تکنسین ها اغلب نیاز دارند اندازه های AWG را به میلی متر مربع تبدیل کنند. این تبدیل کمک می کند تا بتوان سیم مناسب را از میان محصولات موجود در بازار انتخاب کرد و با استانداردهای محلی تطبیق داد.

نمونه ای از تبدیل سایزهای رایج AWG

در جدول تبدیل AWG به میلی متر مربع، هر شماره AWG معادل یک سطح مقطع مشخص است. برای مثال سیم AWG 14 تقریباً معادل 2.08 میلی متر مربع است و سیم AWG 12 حدود 3.31 میلی متر مربع سطح مقطع دارد. همچنین سیم AWG 10 تقریباً برابر با 5.26 میلی متر مربع محسوب می شود. این تبدیل ها در بسیاری از پروژه های الکتریکی کاربرد دارند و به مهندسان اجازه می دهند استانداردهای مختلف را با یکدیگر مقایسه کنند. استفاده از این جداول باعث می شود خطا در انتخاب سیم کاهش یافته و عملکرد سیستم الکتریکی بهبود یابد.

کاربرد جدول AWG در انتخاب سیم و کابل مسی

انتخاب سایز مناسب سیم بر اساس جریان

یکی از مهم ترین کاربردهای جدول AWG تعیین سایز سیم بر اساس مقدار جریان عبوری است. هر سیم دارای ظرفیت مشخصی برای عبور جریان است که در صورت عبور جریان بیشتر از حد مجاز، دمای آن افزایش پیدا می کند. جدول AWG با ارائه اطلاعات مربوط به قطر و مقاومت سیم، امکان محاسبه دقیق ظرفیت جریان را فراهم می کند. در سیستم های الکتریکی ساختمان معمولاً از سایزهای مشخصی از سیم استفاده می شود که بر اساس جریان مصرفی تجهیزات انتخاب می شوند. انتخاب صحیح سیم نه تنها ایمنی سیستم را افزایش می دهد بلکه باعث کاهش تلفات انرژی نیز می شود.

تأثیر طول کابل بر انتخاب سایز سیم

طول کابل یکی از عوامل مهم در انتخاب سایز سیم است زیرا هرچه طول کابل بیشتر باشد، مقاومت آن نیز افزایش پیدا می کند. این افزایش مقاومت باعث افت ولتاژ در مدار می شود. با استفاده از جدول AWG می توان سیمی با قطر بیشتر انتخاب کرد تا افت ولتاژ در مسیرهای طولانی کاهش یابد. در پروژه های صنعتی یا شبکه های توزیع برق که فاصله بین منبع تغذیه و مصرف کننده زیاد است، توجه به این موضوع اهمیت ویژه ای دارد. استفاده از سیم مناسب باعث بهبود عملکرد تجهیزات و افزایش بازدهی سیستم می شود.

جمع بندی

استاندارد AWG یکی از مهم ترین سیستم های تعیین اندازه سیم و کابل در صنعت برق است که بر اساس قطر سیم طراحی شده و اطلاعات دقیقی درباره سطح مقطع و مقاومت الکتریکی ارائه می دهد. این استاندارد به مهندسان کمک می کند تا با توجه به جریان عبوری، طول کابل و شرایط نصب، مناسب ترین سایز سیم را انتخاب کنند. همچنین تبدیل AWG به میلی متر مربع امکان استفاده از این استاندارد را در کشورهایی که از سیستم متریک استفاده می کنند فراهم می سازد. استفاده صحیح از جدول AWG باعث افزایش ایمنی سیستم های الکتریکی، کاهش افت ولتاژ و بهبود عملکرد تجهیزات می شود.

سوالات متداول

استاندارد AWG چیست؟

AWG یک سیستم استاندارد آمریکایی برای تعیین قطر و اندازه سیم های الکتریکی است که در آن هر شماره نشان دهنده یک سایز مشخص از سیم می باشد.

چرا در انتخاب سیم از جدول AWG استفاده می شود؟

این جدول اطلاعات دقیقی درباره قطر، سطح مقطع و مقاومت سیم ارائه می دهد و به مهندسان کمک می کند سیم مناسب را بر اساس جریان مورد نیاز انتخاب کنند.

آیا AWG در همه کشورها استفاده می شود؟

اگرچه این استاندارد در آمریکا توسعه یافته است، اما در بسیاری از تجهیزات الکتریکی و الکترونیکی در سراسر جهان کاربرد دارد و به طور گسترده مورد استفاده قرار می گیرد.
